HART475手操器
產品概述
/??product introductionHART475手操器（現場通訊器）適合與帶HART協議的智能變送器的通訊操作，與HART275、HART手操器（現場通訊器）兼容，具有極好的兼容性，可通訊1151、3051、EJA、ABB智能變送器及流量方面的帶HART協議功能的進口儀表產品，完全兼容國產的各種智能變送器及流量產品。
產品簡介
/??product introduction產品特點
/??product characteristic
●全中文菜單顯示；
●符合HART協議要求，通過中文菜單提示輸入，操作簡單；
●本HART475手操器具有體積小，重量輕特點；
●配備可充電電池，自配直流充電器；
●可實時顯示變送器的壓力、電流、溫度及百分比等參數；
●可對變送器的主變量的單位進行修改（含15種單位選擇），以及顯示的單位；
●可讀寫變送器等設備的輸出方式?？煞譃榫€性、開方以及未知，一般默認為線性方式；
●可兼容電磁流量計、渦街流量計、金屬轉子流量計等帶HART的流量計；
●帶有信息自診斷及保護功能；
●低電壓報警顯示；
●格式化密碼保護功能；
●在線監控和通信，通信期間，調制信號不會中斷420mA DC信號；
●與采用HRAT通訊協議的所有儀表儀器使用。
技術參數
/??technical parameters
●微處理器：80MHZ；
●接口：3個4mm香蕉孔 ；
●內置內存(隨機存儲器)：32M ；
●紅外數據口：最大速率115kbs/s，距離最大30cm ；
●內置內存(隨機存儲器)：32M ；
●紅外數據口：最大速率115kbs/s，距離最大30cm ；
●系統卡：1GB或者更高 ；
●工作環境：-10~50攝氏度 ；
●工作環境：-10~50攝氏度 ；
●防護：IP51（正面） ；
●擴展模塊：32M ；
●儲存：-20~55攝氏度（帶電池），-2060攝氏度（不帶電池） ；
●鍵盤：25個鍵，4個操作鍵，12個字母鍵，4個肩頭，4個功能鍵和開關鍵 ；
●電池：可充電鋰離子電池，可使用20個小時，100240VAC充電 ；
●充電器：迷你DIN6芯插座 ；
●升級要求：winxp操作系統，光驅，能連接internet網 ；
●抗震：1m落地至混凝土地面沒有問題 ；
●重量：大約0.9KG，含電池 ；
●濕度：0~95%（無凝露） ；
●顯示：1/4VGA（240320象素） 彩色8.9cm觸摸屏，自動調光顯示。
產品選型
/??product selection

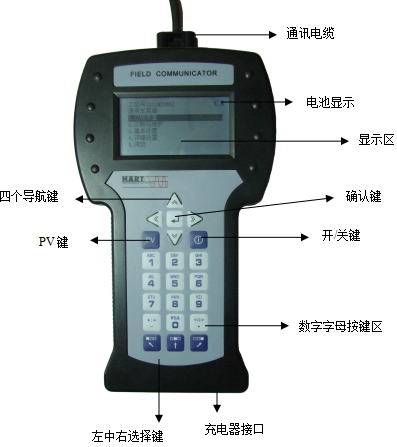

一、HART475手操器基本性能和功能
二、HART475手操器常見故障排除
1、開不開機
二、HART475手操器常見故障排除
1、開不開機
在使用過程中如果出現開不了機，即無法啟動現場通訊器，首先檢查電池。如若電池有電還是啟動不了，則有可能是現場通訊器的開關鍵已損壞。（注意：在使用過程當中請不要用堅硬的東西去觸碰現場通訊器的按鍵貼膜，以免造成損壞。）
2、通訊不上或通訊中斷
①若出現通訊不上，首先檢查HART回路中現場設備的電流和電壓。幾乎所有的現場設備都至少需要4mA和12VDC以維持正常運行。
②檢查回路中的阻抗，看回路中是否接入了250歐姆的外部阻抗。接入250歐姆電阻，將引線接入250歐姆電阻的兩端。再查看通訊是否正常。
③檢查接線端子和HART通訊線纜是否損壞。
④HART通訊受到控制系統的干擾。此時停止控制系統中的HART通訊，確認現場設備和通訊器之間的通訊。
