液壓壓力校驗臺是壓力儀表檢測工作中的重要輔助設備，與壓力標準器配合使用，完成壓力儀表校準、檢測工作。液壓壓力校驗臺選用優質液壓泵作為壓力發生部件，輔以設計精巧的微調、快速接口、穩壓閥組成。操作簡單、結構合理、密封性能良好的優點，寬范圍壓力發生系統，可廣泛應用于計量、科研、工礦企業及儀表制造等行業。

1、操作簡單，泄露點少、清洗方便；

2、快速接頭結構

3、打壓省力、速度快、操作簡單。

4、控壓精度高,升壓平穩,操作簡單

5、精細微調范圍寬,穩定性能高，提供更高的顯示分辨力

6、傳壓介質為空氣，清潔衛生，不污染環境，提高校驗儀表的準確度

7、集正、負造壓于一體，正、負壓轉換方便

8、開放式結構，操作簡單，極易維護

9、可外接氣源，省時省力

10、杠桿式加壓，超大范圍加減壓，使升降壓過程更穩定



一、技術指標
1、造壓范圍： 0 ~ 60MPa

2、調節靈敏度：min  1 kPa

3、測量介質：潔凈變壓器油

4、外形尺寸：410mm×410mm×180mm（長×寬×高）

5、重    量： 6kg

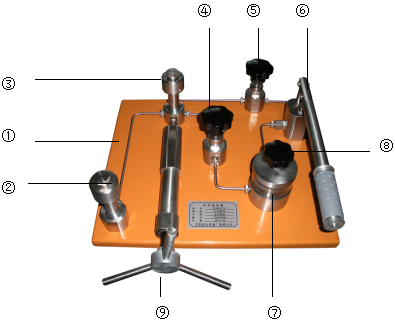

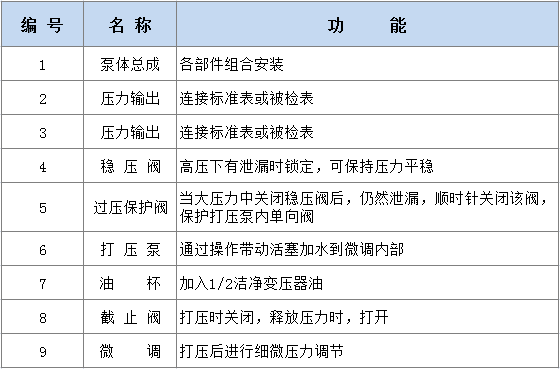

二、液壓壓力校驗臺結構

一、液壓壓力校驗臺使用操作

1、正程檢測

擰下輸出1、輸出2接頭上的堵頭，打開穩壓閥，將微調調至適當位置（中間位置），關閉油杯上方截止閥。輕輕操作杠桿，使變壓器油至兩個壓力輸出接口。再安裝標準表和被檢表，操作杠桿升壓至65MPa左右時，使用微調調至60MPa，穩定2-3分鐘后，逐點檢測。（過壓保護閥在造壓前一直打開）

2、回程檢測

按規程在滿量程讀數后，用微調緩慢降壓至檢定點，逐點檢測，直至零點。當操作微調不能降壓時，可以輕輕開啟截止閥進行降壓。

3、高壓狀態下，出現壓力緩慢下降時，關閉穩壓閥。

二、液壓壓力校驗臺注意事項

1、壓力泵應選擇平整易操作的臺面放置，避免進入有高腐蝕性氣體及粉塵顆粒的環境中使用。

2、被檢儀器應作適當清洗，避免污漬進入檢測回路。

3、輸出1、輸出2接嘴為專用快速接頭，端面密封，安裝儀表時，無需借助任何工具，均勻用力擰緊，大概在密封面相互貼緊時，再擰1~2圈，即可。

4、輸出1、輸出2接嘴為上下兩件組成，使用時應經常檢查下部鎖緊螺絲是否連接可靠，若連接不可靠，在遇高壓情況下，可能造成崩脫。

5、當杠桿造壓較重時，請使用微調升壓，則較為輕松。
