氣壓壓力校驗儀
產品概述
/??product introduction氣壓壓力校驗儀除可作校正標準器（表）外，也可作為工作儀表使用，廣泛應用于冶金、石油、電力、化工、天然氣、計量和科研等部門。是實驗室、工廠、大專院校理想的高檔工具表，并可作為中高等精度壓力標準儀表對壓力/差壓變送器，一般/精密壓力表，壓力傳感器，壓力開關等進行校準與檢定。
產品簡介
/??product introduction產品特點
/??product characteristic
1、氣壓壓力校驗儀為交直流兩用的便攜式儀表，在測量壓力的同時，可測量電流，同時在LCD上顯示出來，并備有24VDC輸出。加之前面板上安裝有打壓手泵，使其成為理想的現場校驗儀表。
2、高性能的微處理器對儀表零點和線性進行連續修正，保證儀表長時間內零點和準確度具有良好的重復性和穩定性，測量準確度高。
3、采用高性能CPU和溫度傳感器對儀表溫度漂移進行自動補償，保證準確度下的使用溫度范圍寬。
4、功耗低。電池充滿后，保證準確度下的連續工作時間長。
5、恒流充電，具有電池電壓的過充電、欠壓自動關機及自動保護功能，保證電池不因過充電或欠壓而損壞，電池使用壽命長（因長時間不用，隔三個月充電一次）。
6、微功耗的欠電壓自動保護功能，保證儀表即使操作者因故而連續開機過長也不會因欠電壓而損壞電池。
7、儀表量程功能豐富，一表多用，具有多種顯示風格，可同時顯示壓力、電流，壓力、水柱或壓力、公斤及電流百分比。
8、儀表具有超量程報警功能，當所加壓力超出額定滿滿量程+2500字時，儀表將顯示OVERRANGE！P，并且內置蜂鳴器將斷續發聲，表示壓力超出滿量程，停止加壓，使用微調，進行上下調整。
9、軟件內容豐富，操作簡單明了。
10、采用薄膜面板及進口輕觸開關，款式新穎，按鍵壽命長。
11、LCD背光壓力、電流顯示，直觀、清晰、結構湊合理。體積小，重量輕，攜帶方便。
12、前面板安裝打壓手泵，- 90kPa～2.5MPa（各檔），并帶有微調、放氣閥。手動真空達95%，具有世界先進水平。壓力源零部件精細研磨，氣密性好，符合IP52密封標準。
13、可直接在面板上操作，調校滿量程。
14、金屬外殼，抗干擾能力強，牢固耐沖擊。
15、容積式微調，極易實現檢定點壓力。
技術參數
/??technical parameters
1、壓力量程：- 90kPa～2.5MPa（各檔）
2、分 辨 率：壓力：Min：1Pa；電流：Min：1uA
3、電流測量范圍：0～22mA
4、直流輸出：24VDC
5、準 確 度：壓力：0.1%F.S、0.05%F.S
電流：0.05%±1d
6、環境溫度：5～50℃
7、直流工作時間：≥16h
8、顯 示：41/2LCD、51/2LCD壓力、電流雙顯示
9、相對濕度：≤80%RH
10、對載能力：為量程上限的1.2～1.5倍
11、外形尺寸：300*150*120mm（長*寬*高）
12、重 量：2.5Kg
13、電源及功耗：220VAC 50Hz 3VA

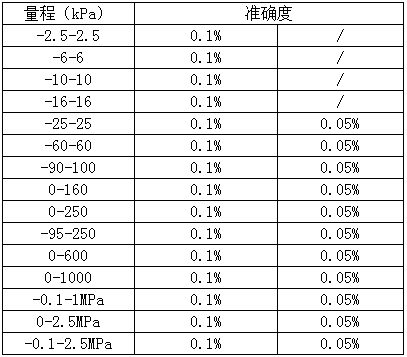

產品選型
/??product selection

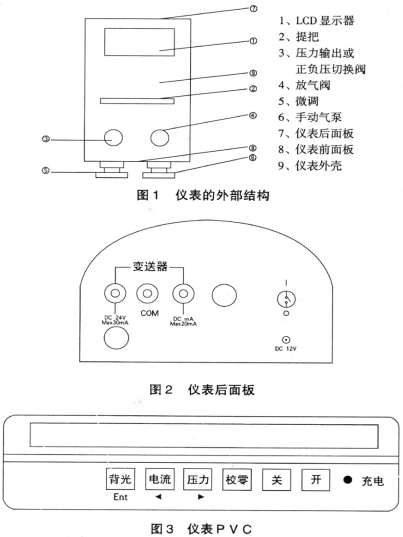

一、氣壓壓力校驗儀組成
二、氣壓壓力校驗儀使用操作
1、電源開、關鍵：按“開”鍵后，LCD顯示為：名稱、壓力量程及精度，然后自動轉換到測量狀態。
2、校零鍵：測量前，按一下此鍵，儀表自動將傳感器的零點值采集并送CPU進行處理，保證儀表所測數據為實際壓力值。
3、壓力鍵：重復按此鍵可實現壓力、電流雙顯，壓力、毫米水柱或壓力、公斤之間的轉換。若顯示為測量電流及百分比狀態時，按一下此鍵，儀表自動轉換到壓力測量狀態。
4、電流鍵：重復按此鍵可實現壓力電流雙顯到電流百分比顯示之間的轉換。
5、背光鍵：工作于光線較弱的環境中，按一下此鍵，打開背光燈，方便讀數。
6、電流測量：儀表備有直流輸出24V DC和輸入22mA。在校驗變送器時，請按儀表后面板上標明的接線方式進行連接。紅表筆套紅表筆夾后，插入儀表后面板上紅色表筆座內。黑表筆套黑表筆夾，插入上綠色（或蘭色）表筆座內。紅表筆接變送器“ ”，黑表筆接變送器“-”。這樣儀表在提供24VDC電源給變送器時，同時回路電流在儀表LCD上顯示出壓力變送器零點電流值。
7、充電電源：儀表配外置式開關電源，接入市電220V AC，即對儀表高能量鎳氫電池充電，充電指示燈為紅色時，處于充電狀態：充電指示燈為綠色時，表明電池已充滿，拔下開關電源，切勿在欠電壓情況下，長期放置儀器，應及時充電。
8、壓力輸出：校驗變送器或其它在線儀表時，將變送器或其它在線儀表用所配軟管連接此接口，可實現檢測、測量。自校壓力計時，只需將此接口堵好，可以檢測出手壓泵系統的氣密性。壓力檢測范圍從-90kPa～2.5MPa(各擋)。
9、儀表有負壓時：機殼上③為正負壓切換開關。若檢測負壓時，切換閥指向Pressure，正壓時指向Neg，壓力輸出用軟管連接被檢儀表即可校驗。（另一正負壓切換開關是標明“ -”，測量正壓上拉，測量負壓按下，上拉或按下請?jiān)诓患訅簳r(shí)轉換）。
10、氣泵及微調：氣泵為手動打壓系統，微調為細調壓力值，當壓力顯示值上下偏差時，進行微調。儀表為靜態加壓系統，因此加壓到滿量程后，數值下降速度快。在實際操作使用中，請打壓到滿量程超出報警后儀表顯示OVERRANGE！P穩定2-3分鐘，再用微調緩慢調整，調準顯示值（反復上下微調幾次）。
11、若儀表為大量程（250kPa～2.5MPa）：機殼③無切換開關。安裝1只壓力輸出接口，用所配軟管連接被檢儀表，進行校驗，使用時，請用左手摁緊提把，右手掌心用力將手泵推進，當打壓到過高時，請?jiān)倥浜嫌沂种讣獍盐諆x表前面板邊緣，掌心用力推進。再用微調上、下調整。
12、壓力、電流滿量程校準：
①壓力滿程校準：按壓力鍵、將顯示切換到KPa（MPa）和mmH2O（kg）同時顯示狀態，用標準器對儀表加壓至滿量程穩定后，同時按壓力、電流鍵，此時LCD液晶屏第一行顯示：FS ADJ B，第二行為所測量的壓力值。表示已進入滿量程校準狀態。此時只要按一下背光鍵即可校準并自動退出滿量程校準程序，進入正常測量狀態。
②電流滿程校準：按電流鍵將顯示切換到mA和%同時顯示狀態。在mA IN和COM之間加一個穩定的DC20.000mA標準信號，同時按壓力、電流鍵，此時LCD第一行顯示：FS ADJ B第二行為所測電流值，表示已進入滿量程校準狀態。此時只要按一下背光鍵即可校準并自動退出滿程校準程序，進入正常測量狀態。
13、儀表為特殊量程時，請注意說明書目錄中附頁注明，請嚴格執行操作說明。保證儀表正常使用。
三、氣壓壓力校驗儀使用注意事項
1、當充電指示燈由紅燈轉換為綠燈時，停止對電池充電，長期充電易損壞高能量電池。
2、儀表長時間不用，應三個月充電一次。
3、當儀表的壓力微調已調至最大或最小位置時，不能再?gòu)?qiáng)行調節，以防止損壞機內部件。
4、儀表傳感器有足夠的過載能力，但超過過載能力，傳感器將有永久損壞的可能。
5、壓力傳感器的硅膜片很薄：切忌固體、顆粒或其它硬物進入壓力輸出內，否則易損壞壓力傳感器。
6、儀表應置于通風干燥和無腐蝕性的場所，若有特殊要求，請?jiān)诙ㄘ浐贤袠?biāo)明。
7、沒有專門的檢測技能和專用的檢測設備，切勿隨意打開機蓋進行檢修，更不允許調整，更換元件，否則將無法保證儀表測量的準確度。
8、測量負壓時，切勿將液體吸入儀表加壓系統內，否則儀表負壓無法使用，也能夠?qū)е聜鞲衅饔谰脫p壞。
