一、產品概述

便攜式超聲波流量計用于測量各種能夠傳導超聲波的單一均勻的液體的流量及熱量。便攜式超聲波流量計采用非接觸測量方式，測量范圍大，沒有活動機械部件，不受系統的壓力和惡劣環境的影響，已成功應用于水、純水、海水、污水、化工液體、江河水、燃料油等流體的計量工作中。便攜式超聲波流量計實現了液體流量的非接觸式測量。將傳感器安裝在管道外壁，即可完成對流量的測量，方便準確。內置打印機和SD卡存儲器，可即時或定時打印設定的測量值。 廣泛應用于自來水、供暖、水利、冶金、化工、機械、能源等行業?？梢杂米錾a(chǎn)監測、流量校驗、臨時檢測、流量巡查、水表衡調試、熱網平衡調試、節能監測，是流量及時檢測必備的工具儀表。

二、工作原理

當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速。零流量時，兩個傳感器發射和接收聲波所需的時間完全相同（唯一可實際測量零流量的技術），液體流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。

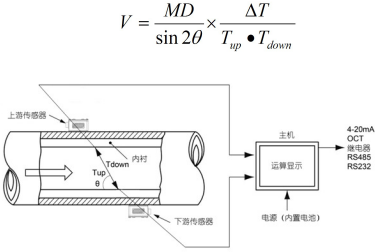

其關系符合下面表達式：

其中：

θ：束與液體流動方向的夾角                M ：聲束在液體中的直線傳播次數

D：管道內徑                              Tup：聲束在正方向上的傳播時間

Tdown：聲束在逆方向上的傳播時間          ΔT=Tup-Tdown

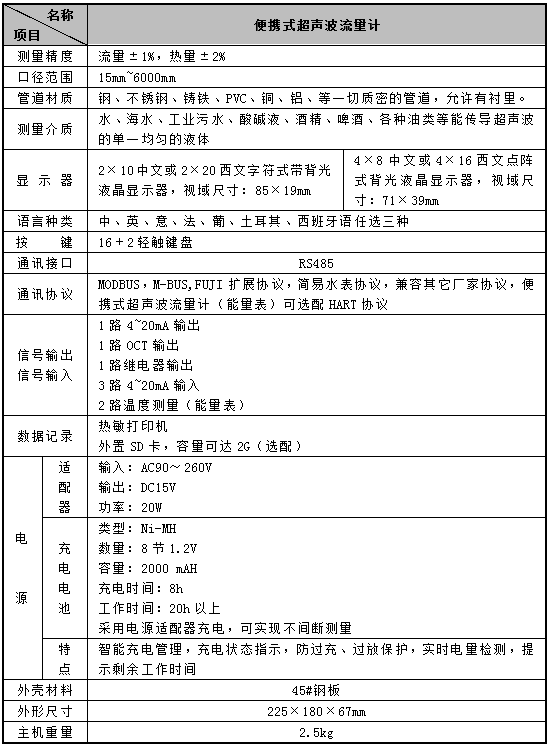

●測量精度：優于1%；

●重 復 性：優于0.2%；

●工作電源：220VAC標配或是110VAC選配；

●電池：內置鎳氫充電電池可連續工作24小時；

●安裝方式：外縛式傳感器的安裝簡單容易，操作簡單、方便；

●顯示：2行漢字同屏顯示瞬時、累積流量、信號狀態等；

●通訊協議：MODBUS協議，兼容國內其它廠家同類產品通訊協議；

●打印輸出：內置熱敏一體式打印機，實現及時或定時打??；

●其它功能：自診斷，提示當前工作狀態是否正常。

一、便攜式超聲波流量計外形

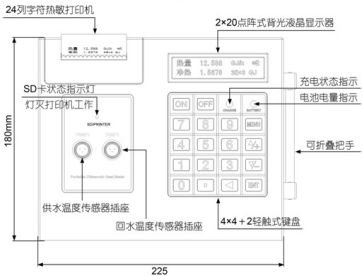

1、正面視圖

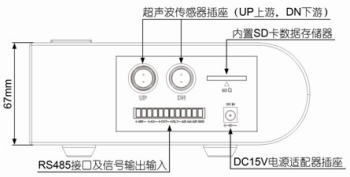

2、側視圖

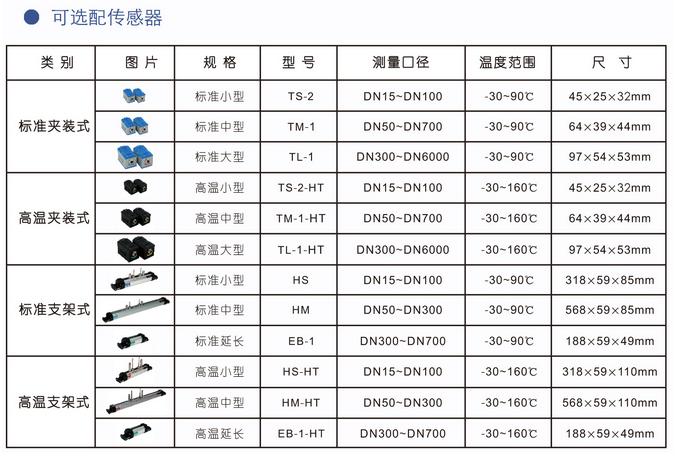

二、可選配件
