2、傳感器原理

傳感器實際上是一種液體流速測量?jī)x表。它是應用法拉第感應定律的原理制成的流速測量?jī)x表。圖1 是插入型流量計基本工作原理的示意圖。用長桿將小的電磁流量傳感器插入到被測量管道中規定位置，導電流體垂直流過傳感器工作磁場時（轉換器向傳感器提供勵磁電流時，在勵磁線圈構成的勵磁系統中產生工作磁場），相當導體在磁場中作切割磁力線運動。根據法拉第感應定律，在導體的兩端產生感應電動勢。感應電動勢由接觸流體的一對電極來檢測。電動勢的大小與磁感應強度B、兩極間距離L 和流體的平均流速呈正比。即 E=B·L·V(伏)

式中：E——感應電動勢，V； B——磁場強度，T； L——兩電極間距離，m；

V——流過傳感器的流速（亦即代表被測管道規定插入點的質點流速），m/s

K——系數。

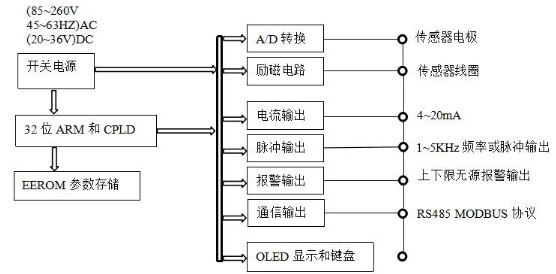

3、電路工作原理

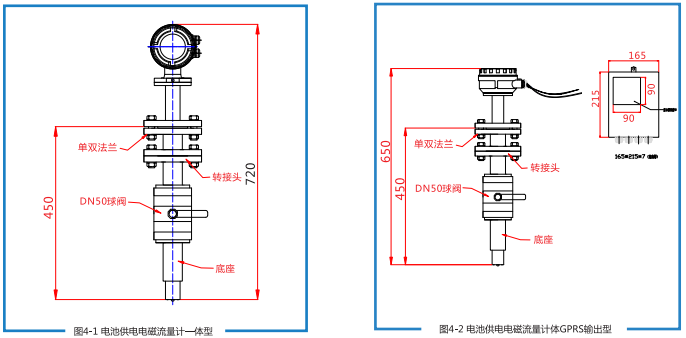

4、結構組成

●插入式電磁流量計在管道流量檢測中，安裝簡單，可不斷流，現場可帶壓開孔，具有絕對的安裝優勢與價格優勢。特別 適用于供排水管道的流量測量；

●通用性廣，互換性強。一種型號就可適用于各種規格管道的流體測量要求。可與任何標準二次儀表連接；

●正反流向計算功能。用戶可選擇正向計量或反向計量（出廠為正向計量）；

●上下限報警。用戶可根據需要設定上下限瞬時流量，當流量超過上限或下限設定值時可配蜂鳴器報警或繼電器輸出（用 戶可選）；

●空管報警。在工作狀態下，當流量計測量管內空管，瞬時流量為零，右上角顯示報警；

●斷電保護，流量計的運算結果和用戶設定的參數在斷電后不會丟失，EEPROM可保存設定參數和累積值；

●小信號切除功能，從而切除干擾小信號；

●轉換器和傳感器具有多種防護等級及安裝方式，有適用于潛水安裝的IP68。

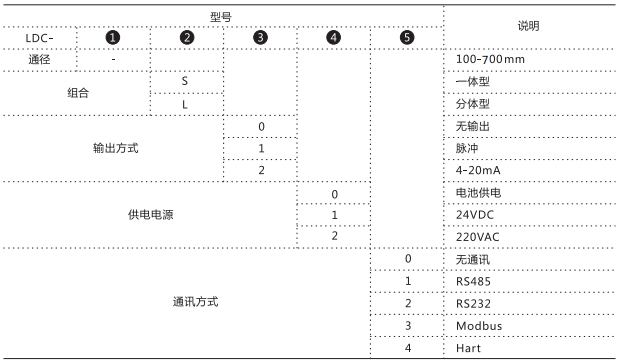

一、插入式電磁流量計選型型譜


二、插入式電磁流量計安裝要求

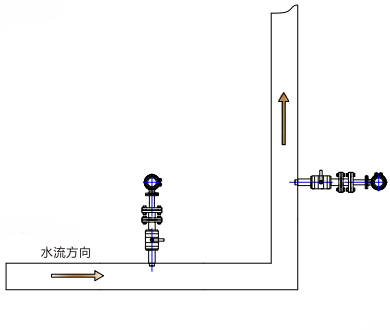

1、安裝位置要求

①選擇介質滿管位置；

②電極連線垂直水流方向；

③在水平管道上安裝時，垂直向上安裝或者垂直＜45°安裝；

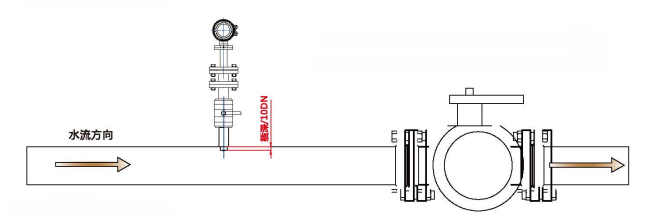

2、附近有閥門安裝要求

①閥門離儀表附近情況下，盡量安裝在儀表后側；

②閥門安裝在儀表前端的情況下，盡量離流量計＞20D

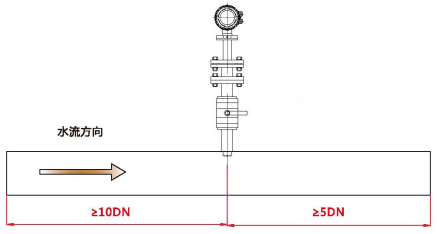

3、直管段要求

上游10倍口徑直管段，下游5倍口徑直管段，可正常測量。

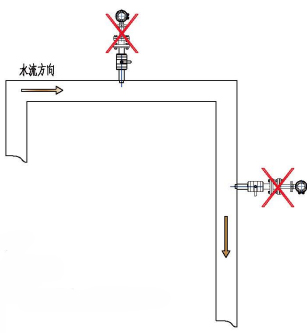

4、插入式電磁流量計錯誤安裝
