不銹鋼電磁流量計
產品概述
/??product introduction不銹鋼電磁流量計由傳感器和轉換器兩部分構成。不銹鋼電磁流量計基于法拉第電磁感應定律工作，用來測量電導率大于50μs/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸、強堿等雖腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。
產品簡介
/??product introduction不銹鋼電磁流量計由傳感器和轉換器兩部分構成。不銹鋼電磁流量計基于法拉第電磁感應定律工作，用來測量電導率大于50μs/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸、強堿等雖腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。
2、工作原理
電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B、測量管內徑d與平均流速V的乘積，電動勢E(流量信號)由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，摸擬電流等信號，用于流量的控制和調節。
產品特點
/??product characteristic
●測量不受流體密度、粘度、溫度、壓力、和電導率變化的影響。
●管道型電磁流量計測量管內無阻流部件，無壓損，直管段要求較低。對漿液測量有獨特的適應性。
●超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好。?
●超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好。?
●在現場可根據用戶實際需要在線修改量程。?
●全數字量處理，抗干擾能力強，測量可靠，精度高，流量測量范圍寬。
●合理選用電極和襯里材料，即具有良好的耐腐蝕性和耐磨損性。
●采用16位嵌入式微處理器，運算速度快，精度高，低頻矩形波勵磁，目勵磁頻率可編程設置，提高了流量測量的穩定性，功耗低。
●采用SMD器件和表面貼裝（ SMT）技術，電路可靠性高。
●具有自檢與自診斷功能。
●高清晰度背光LCD顯示，全中文菜單操作，適用方便，操作簡單，易學易懂。
●具有RS485、RS232、Hart和MODBUS Profibus-DP等數字通訊信號輸出（選配）。
●小時總量記錄功能，以小時為單位記錄流量總量，適用于分時計量制（選配）?內部具有三個計算器可分別顯示正向累積量反向累積量及差值積算量，內部設有掉電時鐘，可記錄16次掉電時間（選配）。
技術參數
/??technical parameters

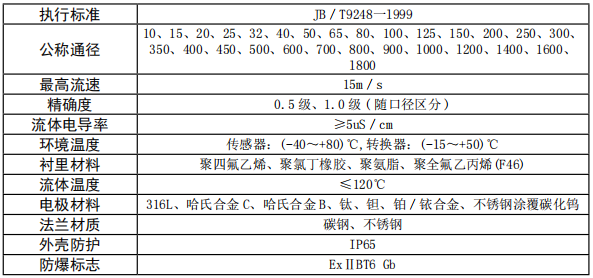

1、整機和傳感器技術數據

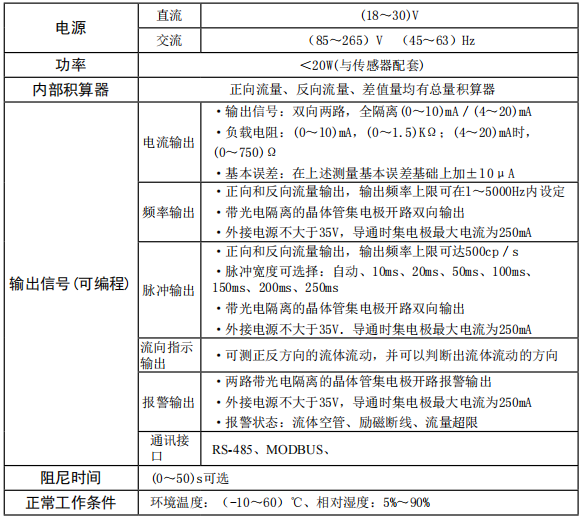

2、轉換器技術數據

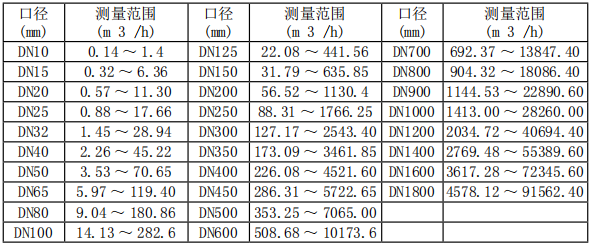

3、流量測量范圍

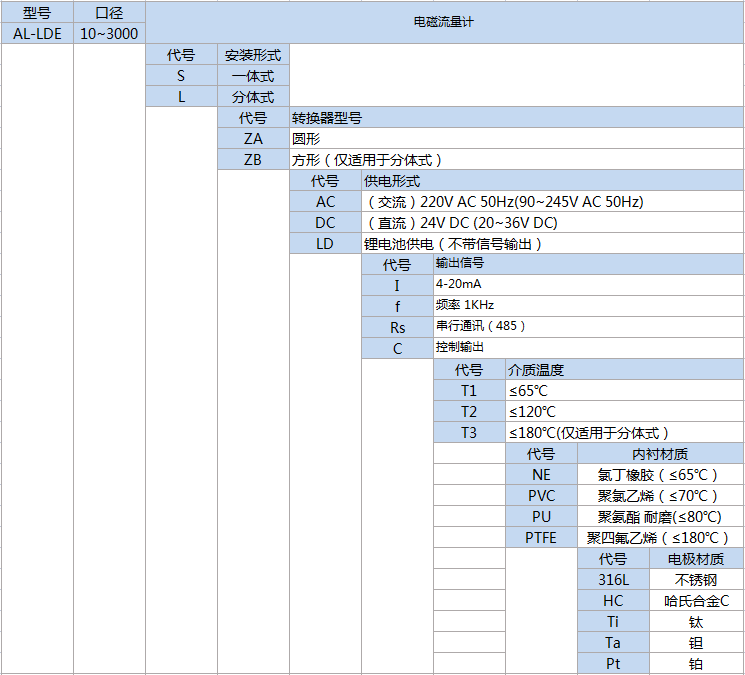

產品選型
/??product selection
