大口徑V錐流量計
產品概述
/??product introduction大口徑V錐流量計是一種全新的差壓式流量計量裝置，它以獨特的邊壁逐步收縮節流方式，一改傳統節流裝置的幾乎所有的缺點，是差壓流量計革命性成果。其原理與其他差壓式流量計一樣，是經典的密閉管道中能量守恒原理和流動連續性原理，并具有自整流、自清洗、自保護功能；直管段要求極短，無積污、堵塞，可保持長期穩定性；錐體后端高頻低幅的小噪聲使測量下限相對很低，從而使量程比達15：1；其壓損只及孔板的1/3和文丘里管相似。因此，大口徑V錐流量計可廣泛應用于石油、化工、電力、供熱等國民經濟各領域。
產品簡介
/??product introduction產品特點
/??product characteristic
●精度高：V錐流量計的精度為測量值為±0.5%，貿易計量級為±0.3%（系統精度需參照應用條侏及二次儀表的精度）；
●重復性好：V錐流量計的重復性很好，為±0.1%；
●量程比寬：V錐流量計的量程較其它類型的差壓流量計大得多，正常情況下為10：1，若有必要不是也可加大。在雷諾數高于8000時輸出信號為線性，若低于8000也可測量，但需對輸出信號根據曲線進行修正；
●直管段要求低：伯努力方程要求受測流體為理想流體，在實際應用中這是根本不可能的，很多情況會造成流體分布不均勻，如彎頭，閥門，縮徑，擴徑，泵，三通等等，對其它儀表而言，這是一個很難解決的問題。
技術參數
/??technical parameters
●測量介質 ：液體、氣體、蒸汽；
●公稱通經 ：DN25mm～DN2000mm；
●公稱壓力 ：≤16MPa; 最大≤42.0MPa；
●工作溫度 ：-40℃～600℃；
●環境溫度 ：-40℃～60℃；
●相對濕度 ：5%～90%；
●流量計精確度 ：±0.5%、±1.0%、±1.5%；
●重復性 ：0.15%、0.33%、0.5%；
●范圍度（量程比）：10：1；
●適用雷諾數 ：8000～1×107；
●結構形式 ：法蘭連接型、對夾型、特殊（按用戶需求）；
●安裝直管段長度 ：一般上游1～3D，下游0.5～1D；
●材質 ：碳鋼、SUS304、SUS316L、其它；
●流向 ：水平、垂直、其它；
●等效直徑比 ：0.45～0.85。
產品選型
/??product selection| 型 號 | 說 明 | |||||
| AL-VS | V錐流量計 | |||||
| 代號 | 口徑 | |||||
| 15~3000 | DN15~DN3000mm | |||||
| 各部件材料材質 | ||||||
| 代碼 | 錐體 | 鋼管 | 法蘭 | |||
| A | SS304 | 20# | 20# | |||
| B | SS304 | 15CrMo | 15CrMo | |||
| C | SS304 | SS304 | 20# | |||
| D | SS304 | SS304 | SS304 | |||
| E | SS316L | SS304 | SS304 | |||
| G | SS316L | SS316L | SS316L | |||
| # | 其它材質 | |||||
| 代號 | 介質 | |||||
| 1 | 液體 | |||||
| 2 | 氣體 | |||||
| 3 | 蒸汽 | |||||
| 4 | 高溫介質 | |||||
| 代號 | 補償形式 | |||||
| P | 不帶壓力、溫度補償 | |||||
| Q | 帶壓力、溫度補償輸出 | |||||
| 代號 | 連接形式 | |||||
| L | 螺紋連接（適用于小口徑） | |||||
| W | 法蘭連接 | |||||
| 代號 | 壓力等級 | |||||
| 0 | 0.25MPa | |||||
| 1 | 0.6 MPa | |||||
| 2 | 1.0 MPa | |||||
| 3 | 1.6 MPa | |||||
| 4 | 2.5 MPa | |||||
| 5 | 4.0 MPa | |||||
| 6 | 6.3 MPa | |||||
二、訂貨須知
訂貨時請詳細提供以下數據：
1、被測介質 ；
2、大、常用、 小流量 ；
3、工作壓力、工作溫度 、 高壓力、 高溫度；
4、介質密度、粘度 ；
5、管道材質、內徑、外徑 ；
6、現場管道敷設情況和局部阻力件形式。
注：V錐流量計需選配：差壓變送器、三閥組、針型閥、冷凝罐、冷凝圈、壓力變送器、溫度變送器、智能計算儀。

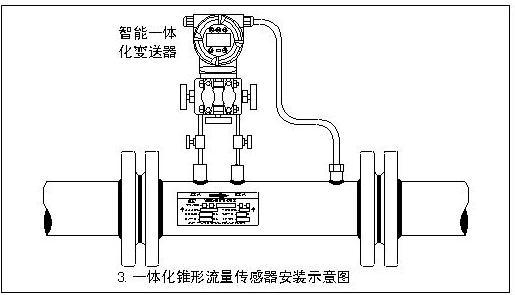

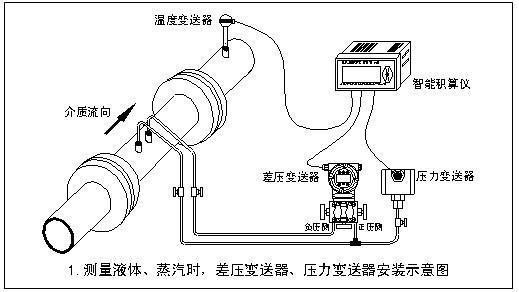

三、安裝示意圖
