蒸汽流量計
產品簡介
/??product introduction產品特點
/??product characteristic
●無可動部件，長期穩定，結構簡單便于安裝和維護；
●傳感器輸出為脈沖頻率，其頻率與被測流體的實際流量呈線性，零點無漂移，性能十分穩定，結構形式多樣，有管道式、插入式流量傳感器形式；
●精度較高，通常液體的測量精度為±1.0%；氣體的測量精度為±1.5%；
●測量量程范圍寬，在雷諾數為2×104 ～7×106范圍內，可達1:20；
●壓損?。s為孔板流量計的1/4～1/2），屬于節能流量儀表；
●安裝方式靈活，根據現場工藝管道不通，可水平，垂直和不同角度傾斜安裝；
●采用消擾電路和抗震動傳感頭，具有一定抗環境振動性能；
●采用超低功耗單片微機技術，1節3V10AH鋰電池可使用5年以上；
●由軟件對儀表系數非線性進行修正，提高測量精度；
●采用EPROM對累積流量進行掉電保護，保護時間大于10年。

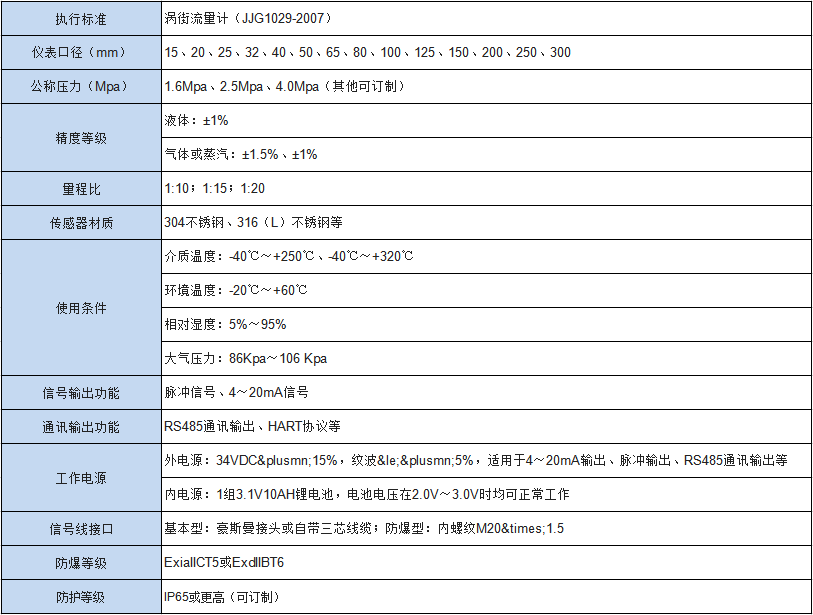

技術參數
/??technical parameters
產品選型
/??product selection

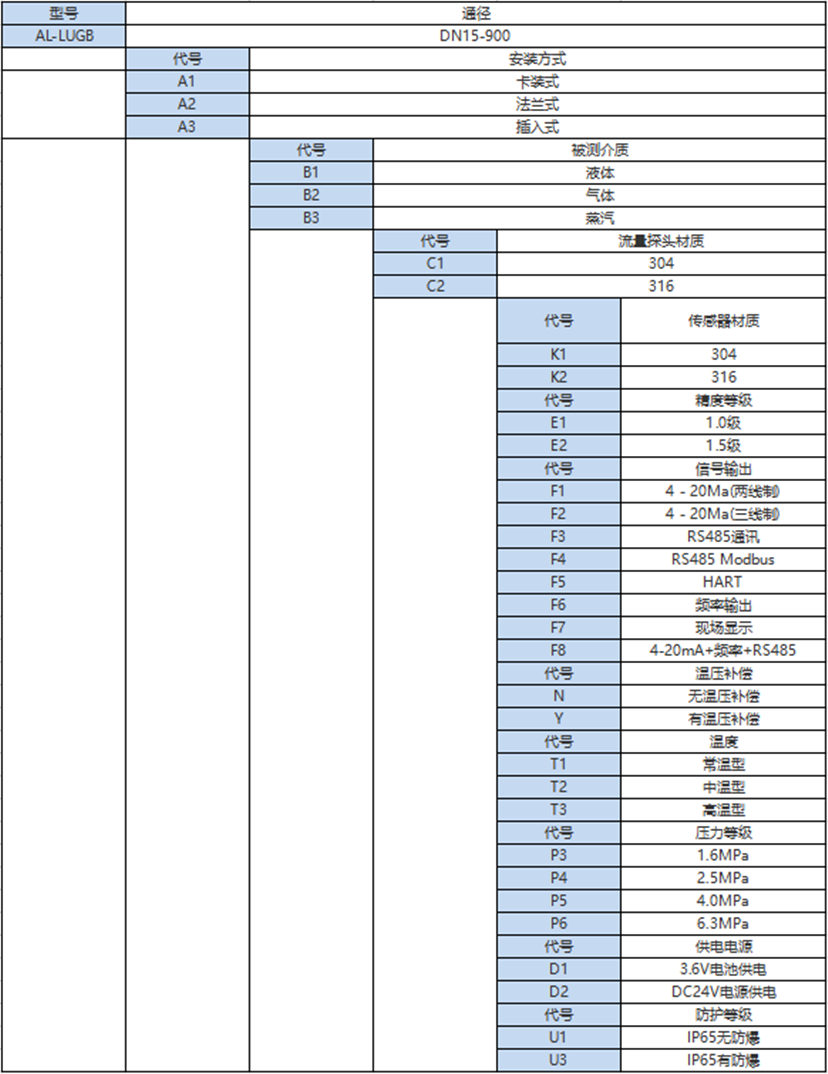

一、產品選型表
注：DN300以上口徑推薦使用插入式渦街流量計，可定制。

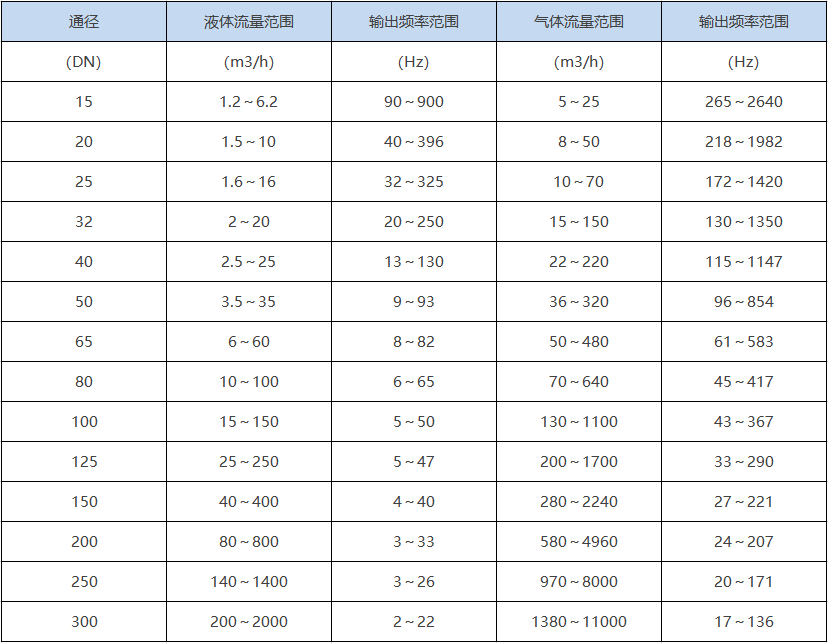

二、測量范圍及工作壓力
液體與氣體(單位：m3/h)
三、安裝要求

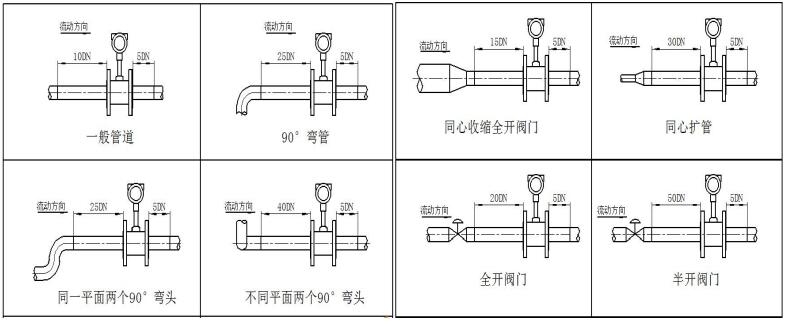

蒸汽流量計對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。儀表的上下游
直管段長度要求見圖，DN 為儀表公稱通徑，單位：mm
直管段長度要求見圖，DN 為儀表公稱通徑，單位：mm
注：
1、調節閥盡可能不安裝在渦街流量儀表的上游,而應安裝在渦街流量儀表的下游 10D 以外；
1、調節閥盡可能不安裝在渦街流量儀表的上游,而應安裝在渦街流量儀表的下游 10D 以外；
2、上、下游配管內徑應相同。如有差異，則配管內徑 Dp 與渦街儀表表體內徑 Db,應滿足以下關系0.98Db≤Dp≤1.05Db；
3、上、下游配管應與流量儀表表體內徑同心，它們之間的不同軸度應小于 0.05Db；
4、儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大 1-2mm；
5、測壓孔和測溫孔的安裝設計。被測管道需要安裝溫度和壓力變送器時，測壓孔應設置在下游 3-5D處，測溫孔應設置在下游 6-8D 處。
D 為儀表公稱口徑，單位：mm；
6、儀表在管道上可以水平、垂直或傾斜安裝；
D 為儀表公稱口徑，單位：mm；
6、儀表在管道上可以水平、垂直或傾斜安裝；

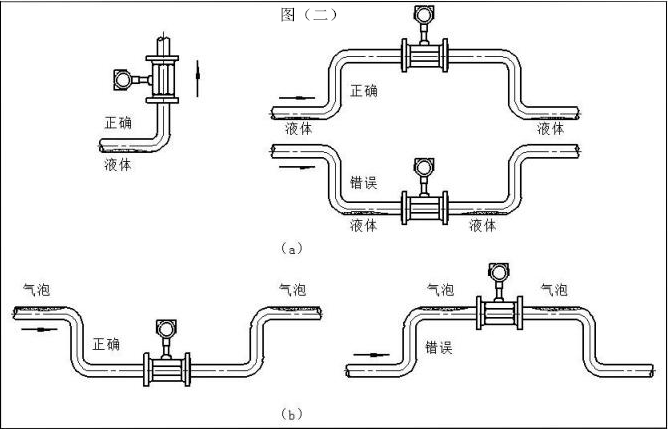

7、測量氣體時，在垂直管道安裝儀表，氣體流向不限。但若管道內含少量液體，為了防止液體進入儀 表測量管，氣流應自下而上流動，
如圖（二）a 所示；
如圖（二）a 所示；
8、測量液體時，為了保證管內充滿液體，所以在垂直或傾斜管道安裝儀表時，應該保證液體流動方向從下而上。若管道內含少量氣體，
為了防止氣體進入儀表測量管，儀表應安裝在管線的較低處如圖（二）b 所示；
為了防止氣體進入儀表測量管，儀表應安裝在管線的較低處如圖（二）b 所示；
9、測量高溫、低溫介質時，應注意保溫措施。轉換器內部（表頭殼體內）高溫一般不應超過 70℃；低溫易使轉換器內部出現凝露，
降低抑制電路板的絕緣阻抗，影響儀表正常工作。
降低抑制電路板的絕緣阻抗，影響儀表正常工作。
