側進測出型金屬管浮子流量計采用可變面積式測量原理，主要由三大基本部分組成：1、測量管體；2、錐形浮子；3、指示器。浮子的位移量與流量的大小成比例，通過磁耦合系統，以不接觸方式，將浮子位移量傳給指示器指示出流量的大小。也可配裝不同的轉換器，將流量值轉換成標準如 4-20mA 電遠傳信號，實現遠距離顯示、記錄、積算和控制等功能。

側進測出型金屬管浮子流量計適用于測量液體、氣體。在測量管的設計上針對不同的管道條件、特殊流體的測量要求，配置了多種結構型式的測量管，如保溫夾套型、帶阻尼器型等。除了標準的可選外，還可以為用戶進行特殊設計，如高壓型、高溫型等，最大限度的滿足用戶的要求。側進測出型金屬管浮子流量計以其優良性能和可靠性，以及較好的 性能價格比，在石化、鋼鐵、電力、冶金、輕工、食品、制藥、水處 理等行業得到了廣泛的應用。

●短行程，總高250mm，安裝方便；
●全金屬結構設計，堅固、簡潔、耐高壓、耐高溫、防腐、使用壽命長；

●具有數據恢復、數據備份、掉電保護及錯誤自診斷功能；

●智能型指示器，采用國外信號采集處理芯片，模塊化設計，無磁滯后；

●機械指針現場指示瞬時流量，LCD液晶顯示瞬時流量、累積流量；

●二線制24VDC供電，4～20mA標準電流信號；

●可用于易燃、易爆危險場合；

2、安裝方式及注意事項

可根據現場工藝管道布局選擇不同規格的流量計，其中垂直安裝型是標準形式，其它形式的均為擴展型， 如現場許可，盡量選擇垂直型。

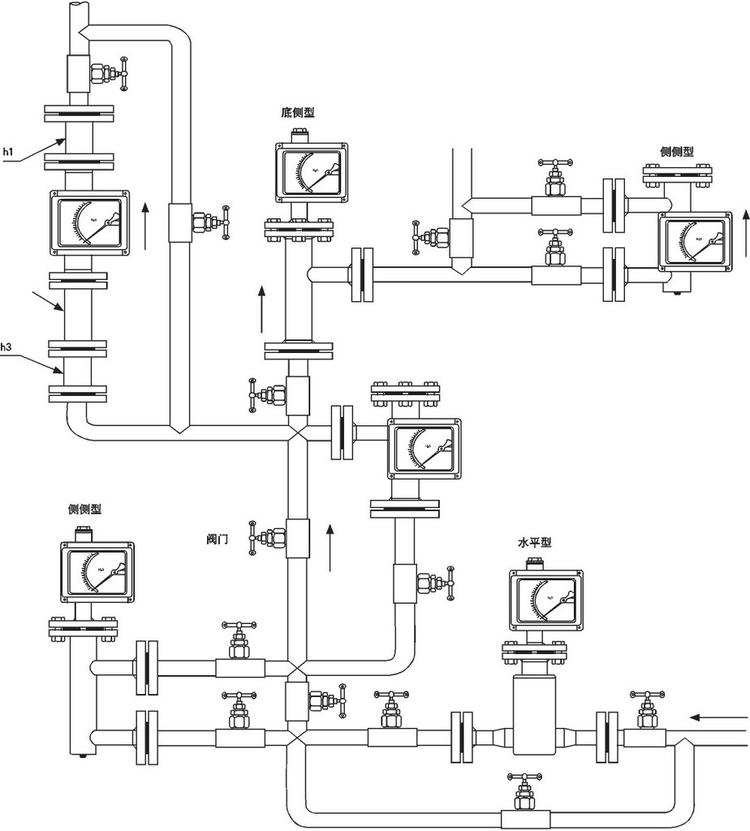

各種安裝形式的流量計安裝方式可參考下面的示意圖：

●儀表到達現場，在安裝到工藝管線之前，應開箱拆卸所有包裝并仔細檢查儀表是否有運輸損壞。

●儀表在安裝前，對工藝管線應進行吹掃清理，防止管道中留有鐵磁性雜質附屬在儀表的浮子上，影響儀表的正常測量，嚴重的會造成儀 表的損壞。
如果不能避免，應在儀表的入口安裝磁過濾器 。

●由于儀表的測量機構采用磁傳遞和磁電信號處理器，為保證儀表的正常使用和性能，安裝范圍至少OOmm內不允許有鐵磁性物質、強磁場和較強的
電磁場存在。

●安裝在管道中的儀表，不應受到應力的作用，儀表的出入口，應有合理的管道支撐，使儀表在工藝管道上 受到最小的應力。

●儀表的安裝分為水平安裝和垂直安裝，垂直安裝的儀表，應保證儀表的垂直度，傾斜偏差不大于   3  度$水平安裝的儀表 ，應保證儀表的水平直度
傾斜偏差不大于 3度。

●儀表在安裝時，上下游管道的口徑應與儀表的口徑梅同，連接法蘭應相互匹配E 為保證儀表的測量精度 和穩定性，儀表上游直管段長度為儀表公稱
口徑的 5倍，下游直管段最小長度為 250mm。

●測量氣體的儀表，如果儀表 直接向大氣中排放氣體，會造成儀表的數據失真甚 至儀表的損壞 。在這種工況條件下，應在儀表的出口處安裝節流間。
