一體化溫度變送器
產品概述
/??product introduction一體化溫度變送器是溫度傳感器與變送器的完美結合，以十分簡捷的方式把 -200~+1600 ℃ 范圍內的溫度信號轉換為二線制 4~20mA DC 的電信號傳輸給顯示儀、調節器、記錄儀、 DCS 等，實現對溫度的精確測量和控制。一體化溫度變送器是現代工業現場、科研院所溫度測控的更新?lián)Q代產品，是集散系統、數字總線系統的必備產品。
產品簡介
/??product introduction產品特點
/??product characteristic
●工作環境溫度寬：-25℃-85℃，-30℃-120℃；
●具有高精度冷端補償電路、全溫度范圍絕對誤差±0.5℃（S 熱電偶±0.8℃）；
●先進的非線性校正電路，輸出信號與被測溫度成線性關系；
●內帶漂移自校正系統，在整個工作溫度范圍內保證測量精度；
●附有特殊的控?zé)釞C構，有效的控制熱傳導作用；
●采用環氧樹脂封裝，耐腐蝕，抗震性好，可靠性高；
●應用面廣，既可與熱電偶、熱電阻形成一體化現場安裝機構，也可作為功能模安裝在檢測設備中；
●獨有的抗干擾電路設計、保證變送器在受到各種干擾下能夠安全可靠的工作，特別具有抗電磁干擾單元，適宜于現代電磁污染嚴重的環境。
技術參數
/??technical parameters| 類 別 | SBW 模塊式溫變 | SBW一體化溫度變送器 |
| 準 確 度 | 0.2%F.S 0.5%F.S | |
| 輸 入 |
熱電偶： B 、 S 、 T 、 K 、 J 熱電阻： Pt100 、 Pt10 、 Cu100 、 Cu50 |
|
| 輸 出 | 二線制 4-20mA DC | |
| 使用溫度 | -25-85 ℃ （一體化 LCD 表頭時 0-60 ℃ ） | |
| 溫度影響 | ≤0.05%/ ℃ | |
| 濕 度 | 5-95%RH | |
| 現場顯示 | 無 | 3 1/2LED 3 1/2LCD 0-100% 等分刻度 |
| 顯示精度 | 無 | 數字式： 0.5 級 指針式： 2.0 級 |
| 負載能力 | < 600 Ω （額定負載 250 Ω ） | |
| 外形尺寸 | 44×18 | 70 ×100（中繼器） |

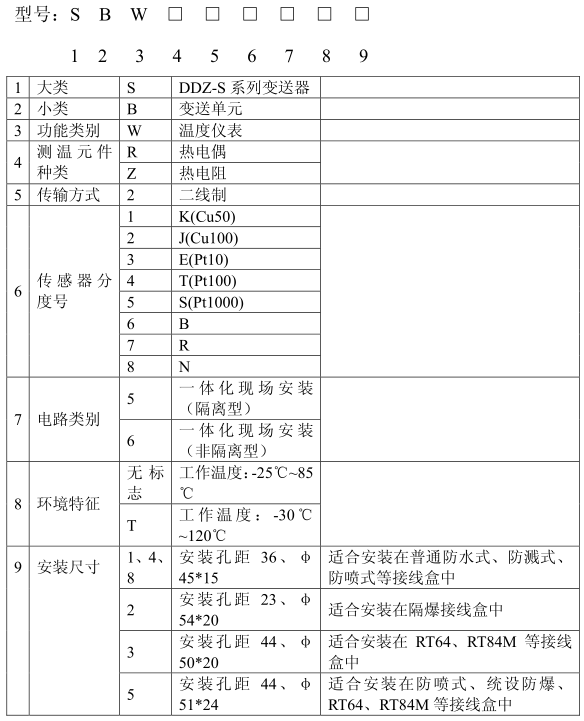

產品選型
/??product selection
訂貨說明
用戶在根據需求訂貨時須注明溫度變送器型號與使用測量溫度范圍。用戶在訂貨時若沒有注明精確度，則
對SBWR 熱電偶型溫度變送器提供 0.5 級產品；對 SBWZ 熱電阻溫度變送器提供 0.5 級產品。
對SBWR 熱電偶型溫度變送器提供 0.5 級產品；對 SBWZ 熱電阻溫度變送器提供 0.5 級產品。
例 1：SBWZ2461 0-200℃ 0.2 級，表示：配用傳感器為 Pt100 鉑電阻，使用環境溫度-25℃-85℃，要求變送器安裝孔距為 36mm，使用測量溫度 0-200℃，精確度 0.2 級。
例 2：SBWZ246T2 0-1300℃ 0.2 級，表示：配用傳感器為鎳鉻硅 K，使用環境溫度-25℃-120℃，要求變送器安裝孔距為 23mm，使用測量溫度 0-1300℃，精確度 0.2 級。
