液晶有紙記錄儀是專業針對工業現場設計的多功能智能記錄儀。提供8路高精度模擬信號萬能輸入通道，可配置8路報警，可提供傳感器配電；采用高精度熱敏打印機，實現高精度數據、曲線和混合打??；具有高清晰OLED液晶顯示功能，提供實時數據單屏、多屏、棒圖等顯示，提供報警狀態顯示；抽屜式紙倉設計，使打印紙安裝方便快捷。人性化的外觀設計、完美的功能體現、可靠的硬件品質、精湛的制造工藝，具有更高的性價比。

液晶有紙記錄儀集信號處理、顯示、打印、報警等多種功能于一體，是采集、分析和保存工業過程重要數據的好幫手。產品主要應用于冶金、石油、化工、建材、造紙、食品、制藥、熱處理、水處理等各種工業現場。

●輸入功能：最多8通道萬能輸入，可接收電流、電壓、熱電偶和熱電阻等多種輸入信號。
●顯示功能：畫面信息豐富，可同時顯示時間、數據、棒圖、報警等，支持定點和循環顯示。

●配電輸出：最多1路24V配電輸出。

●報警功能：最多8路繼電器報警輸出。

●記錄功能：采用進口熱敏打印機，無筆墨消耗，無筆位誤差，抗震動；在104mm內有832個熱印點；對測量值進行曲線記錄和數字記錄；記錄曲線同時打印標尺刻度和各個通道標記。

●曲線遷移功能：通過對記錄邊界的設定，可使不同通道的曲線記錄分離開。

●實時時間：高精度時鐘，掉電也不影響正常計時。

●走紙速度：10～1000mm/h自由設定。

1、技術參數

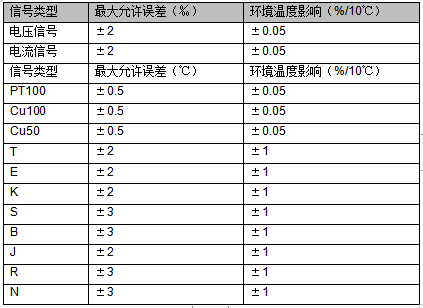

2、模擬量輸入誤差



一、液晶有紙記錄儀部件名稱

1、部件名稱

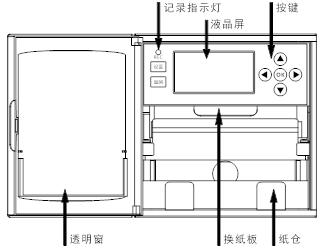

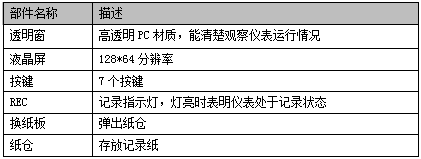

儀表正面由透明窗、液晶面板和紙倉三大部分組成。

2、紙倉

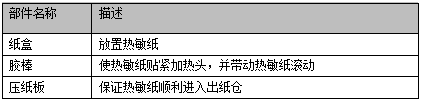

紙倉由紙盒、膠棒和壓紙板三大部分組成。

3、儀表背面

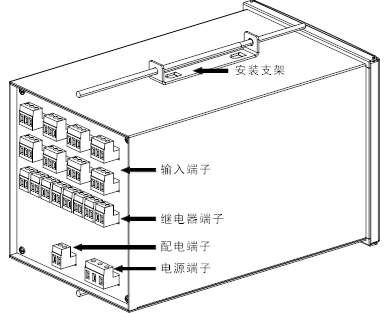

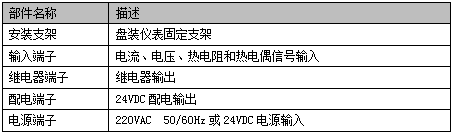

儀表背面由接線端子和安裝支架組成。
