中圓圖記錄儀
產品簡介
/??product introduction
AL-XWG系列中圓圖記錄儀具有極高的價格性能比。產品采用高新光電集成電路技術，來控制報警系統，具有獨立報警、報警精度高、結構簡單、體積小、重量輕、性能可靠、刻度清晰、靈敏度高、記錄穩定、維修方便等特點。廣泛應用在化工、治金、鋼鐵、機械、石油、發電、水泥等工礦企業及科研單位，用于對被測對象進行自動測量顯示記錄，如果帶有不同類型的附加裝置，還能對被測對象進行各種自動調節功能。
AL-XWG系列中圓圖記錄儀配用各種變送器，在記錄儀的核心部分（平衡用滑線電阻），采用了導電塑料電位器，提高了分辨率，使用壽命比貴金屬繞線式高十倍以上，代替了傳統圓圖的多齒輪傳動結構，減少了儀表構件，從而提高了儀表的可靠性。
產品特點
/??product characteristic●結構簡單、性能可靠；
●體積小、重量輕；
●刻度清晰、靈敏度高；
●記錄穩定、維修方便等特點。
技術參數
/??technical parameters
●指示精度：±0.5%
●記錄精度：±1%
●控制精度：±0.5%
●設定范圍：0～100％（兩組）
●行程時間：≤5S
●指示不靈敏區：±0.25%
●標尺刻度長：550mm
●記錄有效寬度：87.5mm
●記錄走紙速度：24小時/周
●輸出接點容量：交流220V1A（交流無感負載）；直流28V2A （純阻負載）
●工作環境：溫度0～50℃ 相對濕度≤90％
●電源電壓：220V±10％ 50Hz±5％
●消耗功率：≤20VA
●儀表重量：8kg
●外形尺寸：280×288×200
●開孔尺寸：260×260
產品選型
/??product selection|
型 號 |
類 別 |
附加裝置 |
|
XWGAL-100 XQGAL-100 |
單筆連續記錄 |
無 |
|
XWGAL-101 XQGAL-101 |
單筆連續記錄 |
有電接點設定 |

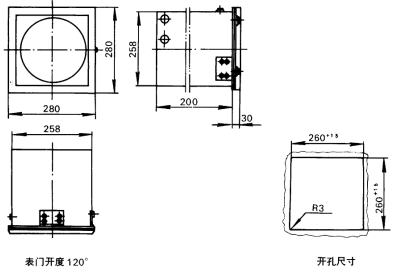

2、安裝開孔尺寸
