側裝磁翻板液位計
產品概述
/??product introduction側裝磁翻板液位計是根據浮力原理制作，磁翻板內浮子在主體內（與容器相通），隨著被測介質液位的升降而上下浮動，利用內浮子的磁性組件吸引翻板內的指示器來直接醒目地指示出被測容器內的液位變化。安量儀表專業生產的側裝磁翻板液位計（磁翻柱液位計，磁性浮子液位計），是一種能就地顯示或帶遠傳與控制的液位計。側裝磁翻板液位計廣泛用于石油、化工、輕工、電力、核工業以及食品、醫療等工業中，對各種罐、槽、箱等容器中介質的液位進行指示和控制。
產品簡介
/??product introduction產品特點
/??product characteristic
●適合容器內液體介質的液位、界面的測量。除現場指示，還可配遠傳變送器、報警開關、檢測功能齊全；
●指示新穎、讀數直觀、醒目、觀察指示器的方向可根據用戶需要改變角度；
●測量范圍大，不受貯槽高度的限制；
● 指示機構與被測介質完全隔離，密封性好，可靠性高，使用安全；
● 結構簡單、安裝方便、維護方便、耐腐蝕、無需電源、防爆。
技術參數
/??technical parameters
●測量范圍：300~12500mm；
●測量原理：浮力原理、磁耦合傳感技術；
●測量介質：各種液體及腐蝕、易燃易爆液體介質；
●本體材質：304 、316 、316L、 PP塑料；
●介質密度：0.49～1.99（g/cm3）；
●介質粘度： ≤0.019Pa.S；
●測量精度：±10mm；
●防護等級：IP66；
●防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）；
●傳輸方式：現場顯示、報警、變送器輸出；
●連接方式：法蘭DN20、DN25（松套）；
●安裝方式：側裝、頂裝。

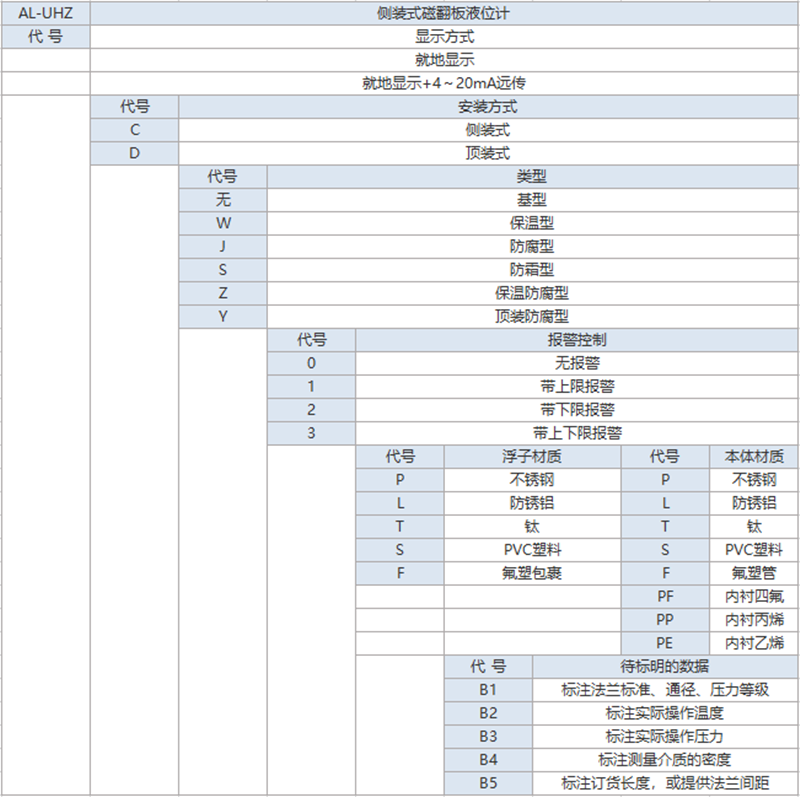

產品選型
/??product selection
備注：選型應根據現場實際工況來確定，不同的工況選型是不一樣的，選型示例：型號UHZ-C、側裝式、介質硫酸、材質316、
不帶顯示、帶遠傳、量程0~1600mm、溫度280℃、法蘭DN20、（如果是化工企業“必須”做成防爆型）
不帶顯示、帶遠傳、量程0~1600mm、溫度280℃、法蘭DN20、（如果是化工企業“必須”做成防爆型）
2、安裝使用和維護
①首先查看液位計標牌數據與訂貨要求是否相符，距離液位計周圍200mm范圍內不得有勵磁鐵件及其它磁性物質，否則會影響液位計正常工作。
②液位計與容器之間應裝有截止閥，以便檢修及清洗時切斷物料。本體安裝必須垂直，最大偏角≤3°。測量范圍＞4m時在安裝使用過程中應增加中間支撐點。
③液位計進入運行前，應先打開上法蘭氣相閥，然后緩慢打開下法蘭液相閥，使介質緩慢的流入筒體讓翻柱（板）逐一跟蹤指示，并用調節螺釘調整好零液位。
④液位計護導管和主體導管必須保持垂直
⑤安裝完畢后，需對顯示器的翻柱用磁鋼引導一次使零位以上顯示紅色，零以下顯示白色。
