磁性浮球液位計由磁浮球、傳感器、變送器三部分組成。當磁浮球隨液位變化，沿導管而上下浮動，浮球內的磁鋼吸合傳感器內相應位置上的干簧管，使傳感器的總電阻(或電壓)發生變化，再由變送器將變化后的電阻(或電壓)信號轉換成4～20mA的電流信號輸出。并可在顯示儀上設定上、下限報警，實現對液位的位式控制。磁性浮球液位計適用于煉油、化工、造紙、食品和制藥等行業，也可適用污水處理及各類敞口或帶壓容器內介質液位的測量，對于地下貯槽和高層水箱的液位測量尤為理想。





●安裝方便，結構簡單；

●性能可靠，耐腐蝕、防爆；

●可就地按鍵調整最程和零點；
●智能電子部件由一塊主機板和一塊液晶屏組成；

●在采用HART協議的分散控制系統中同主機進行雙向通訊；

●帶有EEPROM，不因斷電丟失數據；

●可用HART通訊手操器或微機與本智能儀表進行雙面通訊而不中斷輸出信號，適合防爆或不方便拆裝儀表場所對儀表的測量、過程參數、設備組態、校準、診斷信息通過HART協議訪問或改。





一、選型表

型　號	規　格			表 示 內　容
AL-UQZ				磁浮球液位變送器
	1			頂置式
	2			側側式
	3			側底式
	4			支架式
		H		測量范圍H
			*	引頸長度(選01型時請注明)
AL-UQZ	□	□	□

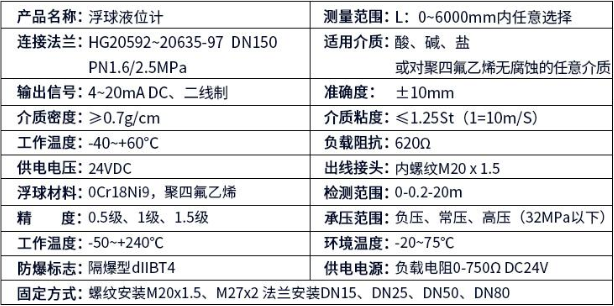

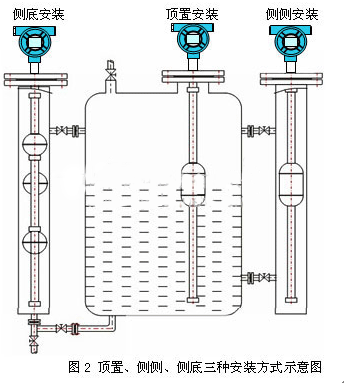

二、四種安裝方式

A：頂置安裝    B：側側安裝   C：側底安裝  D：支架安裝

(訂貨時請用戶注明安裝形式和引頸長度L值。)對于敞口或非金屬容器，可以采用支架安裝方式。具體形式見圖3。

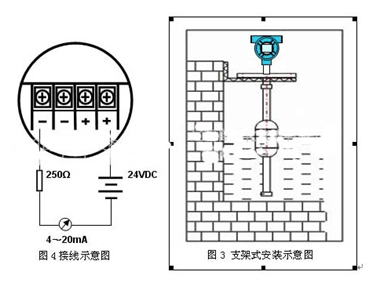

三、接線方式： (見圖4)
