防腐雷達物位計
產品概述
/??product introduction防腐雷達物位計是一款采用脈沖原理非接觸式雷達物位計，可廣泛應用于測量液體、漿料及粘稠物等的距離、物位、體積、重量及明渠流量，也可用于測量粉末、顆粒、塊狀等固體介質。即使在多粉塵、有攪拌的應用場合中，也可以穩定測量。
產品簡介
/??product introduction
1、產品簡介
防腐雷達物位計是一款采用脈沖原理非接觸式雷達物位計，可廣泛應用于測量液體、漿料及粘稠物等的距離、物位、體積、重量及明渠流量，也可用于測量粉末、顆粒、塊狀等固體介質。即使在多粉塵、有攪拌的應用場合中，也可以穩定測量。
2、工作原理
防腐雷達物位計天線發射較窄的微波脈沖，經天線向下傳輸。微波接觸到被測介質表面后被反射回來再次被天線系統接收，將信號傳輸給電子線路部分自動轉換成物位信號（因?yàn)槲⒉▊鞑ニ俣葮O快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的）
產品特點
/??product characteristic
●低維護，使用壽命長；
●高性能、高精度、高可靠性；
●天線尺寸小，便于安裝；
●非接觸雷達，無磨損，無污染；
●幾乎不受腐蝕、泡沫影響；
●幾乎不受大氣中水蒸氣、溫度和壓力變化影響；
●嚴重粉塵環境對高頻物位計工作影響不大；
●波長更短，對在傾斜的固體表面有更好的反射；
●波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物；
●測量盲區更小，對于小罐測量也會取得良好的效果；
●高信噪比，即使在波動的情況下也能獲得更優的性能；
●高頻率，是測量固體和低介電常數介質的最佳選擇。
技術參數
/??technical parameters
●測量范圍：70米；
●過程連接： 螺紋、法蘭；
●介質溫度：-40～400℃；
●過程壓力：-0.1～4.0MPa；
●精 度： ±2mm；
●防護等級：IP67；
●頻率范圍：26GHz；
●防爆等級：ExiaⅡC T6 Ga；
●信號輸出：4 20mA/HART(兩線/四線) RS485/Mod bus。
產品選型
/??product selection

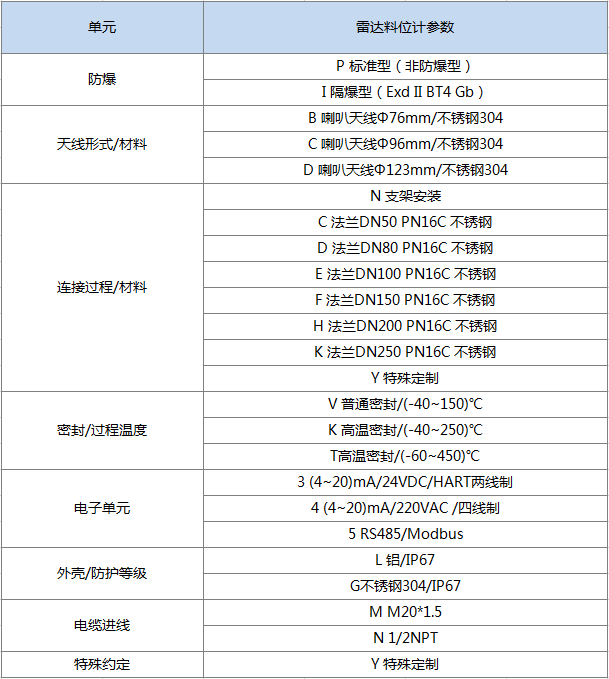

一、選型表

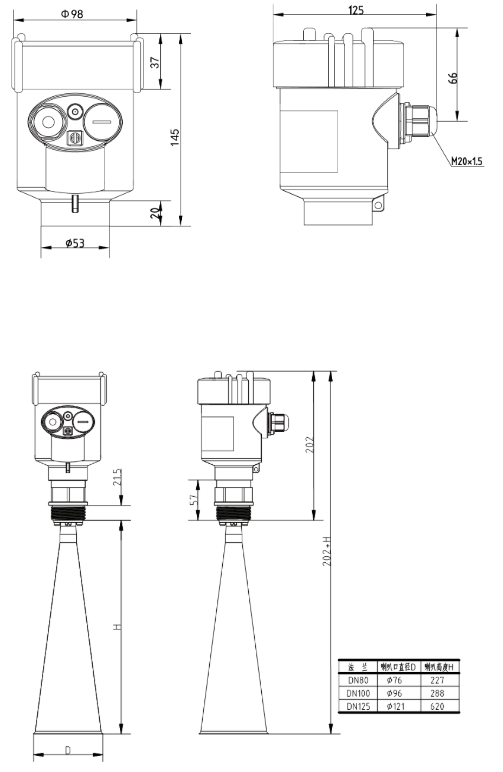

二、結構尺寸

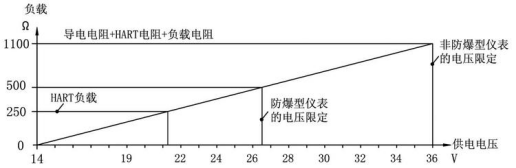

兩線制負載電阻圖
三、安裝要求
1、安裝在直徑的1/4處或1/6處，有足夠的安裝空間，避免安裝在強烈震動的環境中。
2、錐形罐頂部平面，可裝在罐頂正中間，可保證測量到錐形底部。
3、有料堆時天線要垂直對準料面。若料面不平，堆角大必須使用萬向法蘭來調整喇叭角度使喇叭盡量對準料面。
