法蘭式雷達物位計
產品概述
/??product introduction法蘭式雷達物位計是26GHZ高頻雷達物位測量儀表，測量最大距離可達70m。天線被進一步優化處理，新型快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于反應釜、固體料倉等一些復雜的測量條件。
產品簡介
/??product introduction法蘭式雷達物位計是26GHZ高頻雷達物位測量儀表，測量最大距離可達70m。天線被進一步優化處理，新型快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于反應釜、固體料倉等一些復雜的測量條件。
2、工作原理
雷達物位天線發射較窄的微波脈沖，經天線向下傳輸。微波接觸到被測介質表面后被反射回來再次被天線系統接收，將信號傳輸給電子線路部分自動轉換成物位信號（因?yàn)槲⒉▊鞑ニ俣葮O快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的）
產品特點
/??product characteristic
●天線尺寸小，便于安裝；非接觸雷達，無磨損，無污染；
●高信噪比，即使在波動的情況下也能獲得更優的性能；
●波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物；
●波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物；
●嚴重粉塵環境對高頻物位計工作影響不大；
●波長更短，對在傾斜的固體表面有更好的反射；
●幾乎不受腐蝕、泡沫影響；幾乎不受大氣中水蒸氣、溫度和壓力變化影響；
●測量盲區更小，對于小罐測量也會取得良好的效果；
●高頻率，是測量固體和低介電常數介質的最佳選擇；
技術參數
/??technical parameters
1、應 用： 固體料、強粉塵、易結晶、 結露場合
2、測量范圍：70米
3、過程連接：萬向法蘭
4、介質溫度：-40～250℃
5、過程壓力：-0.1～0.1MPa
6、精 度：±15mm
7、防護等級：IP67
8、頻率范圍：26GHz
9、防爆等級：Exd ⅡCT6 Gb
10、信號輸出：4～20mA/HART(兩線/四線) RS485/Mod bus

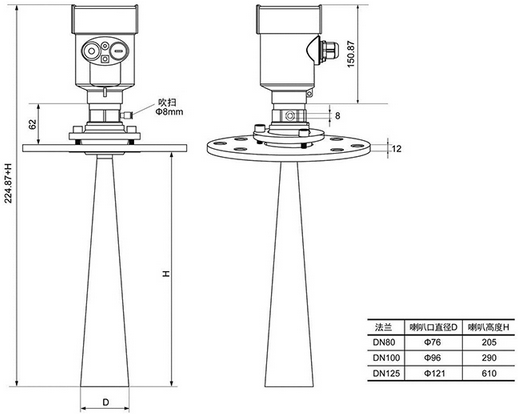

11、外形尺寸
11、外形尺寸

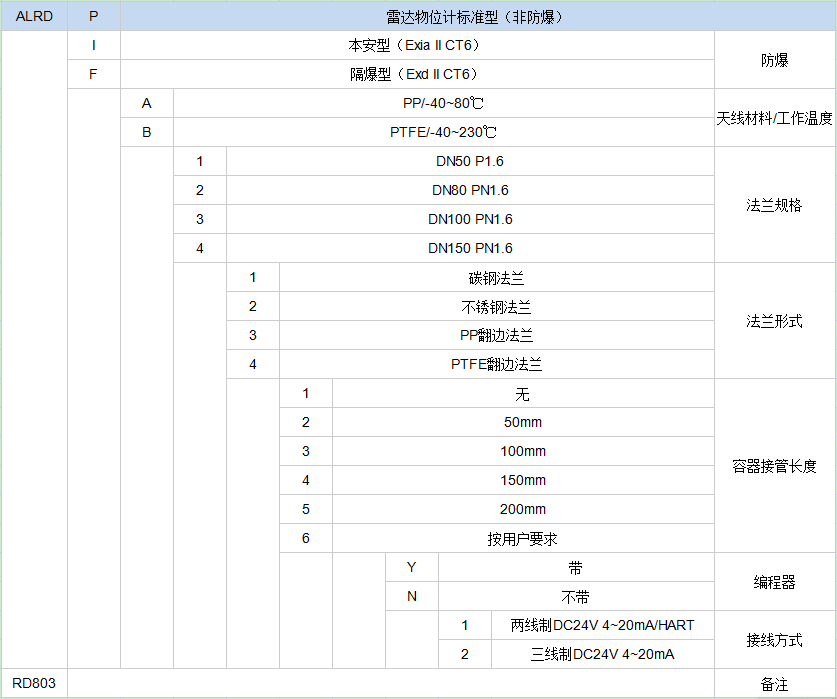

產品選型
/??product selection
二、日常檢查維護與注意事項：
1、日常檢查維護主要是查看電源電壓和輸出電流是否正常。通電后，大約需要30~60min儀表才能正常工作。如果投運后儀表沒有輸出，則應檢查電源是否真正接上，并檢查保險絲是否燒壞。
2、使用時是和設備連成一體的，整個系統雷達液位計是密封的，所以平時還應檢查各部件連接處的密封情況是否良好。
3、雷達頭內部的使用溫度為65℃。一般使用情況下不會超過這個溫度，但若被測介質的溫度很高，則雷達頭內部的溫度有可能超過65℃。這時，可以用少量的風，經此φ6X1紫銅管自雨水帽吹入雷達頭，以將內部的溫度降下來，不要用水或其他液體進行機械冷卻。
4、易揮發的有機物會在雷達液位計的喇叭口或天線上結晶，要按期檢查和清理。

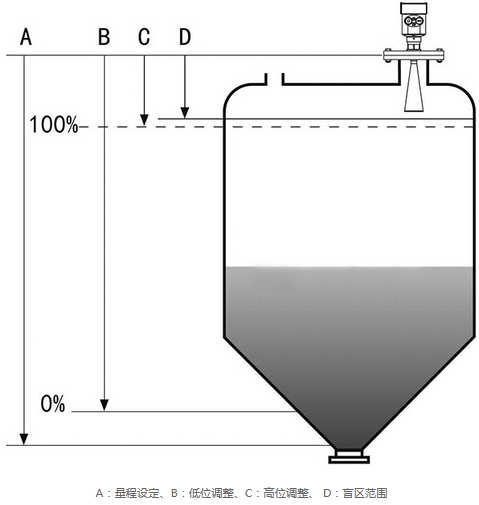

5、測量范圍從波束觸及罐低的那一點開始計算，但在特殊情況下，若罐低為凹型或錐形，當物位低于此點時無法進行測量。
6、若介質為低介電常數當其處于低液位時，罐低可見，此時為保證測量精度，建議將零點定在低高度為C 的位置。
7、理論上測量達到天線*的位置是可能的，但是考慮到腐蝕及粘附的影響，測量范圍的終值應距離天線的*至少100mm。
8、對于過溢保護，可定義一段安全距離附加在盲區上。
9、最小測量范圍與天線有關。
10、隨濃度不同，泡沫既可以吸收微波，又可以將其反射，但在一定的條件下是可以進行測量的。
