雷達液位計
產品概述
/??product introduction雷達液位計具有低維護，高性能、高精度、高可靠性，使用壽命長等優點。在與電容，重錘等接觸式儀表相比較，具有無可比擬的優越性。微波信號的傳輸不受大氣的影響，所以它可以滿足工藝過程中揮發性氣體、高溫、高壓、蒸汽、真空及高粉塵等惡劣環境的要求。雷達液位計適用于高溫、高壓、真空、蒸汽、高粉塵及揮發性氣體等惡劣環境，可對不同料位進行連續測量。
產品簡介
/??product introduction產品特點
/??product characteristic
●低維護，使用壽命長；
●高性能、高精度、高可靠性；
●天線尺寸小，便于安裝；非接觸雷達，無磨損，無污染；
●高性能、高精度、高可靠性；
●天線尺寸小，便于安裝；非接觸雷達，無磨損，無污染；
●幾乎不受腐蝕、泡沫影響；幾乎不受大氣中水蒸氣、溫度和壓力變化影響；
●嚴重粉塵環境對高頻物位計工作影響不大；
●波長更短，對在傾斜的固體表面有更好的反射；
●波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物；
●測量盲區更小，對于小罐測量也會取得良好的效果；
●高信噪比，即使在波動的情況下也能獲得更優的性能；
●高頻率，是測量固體和低介電常數介質的最佳選擇。

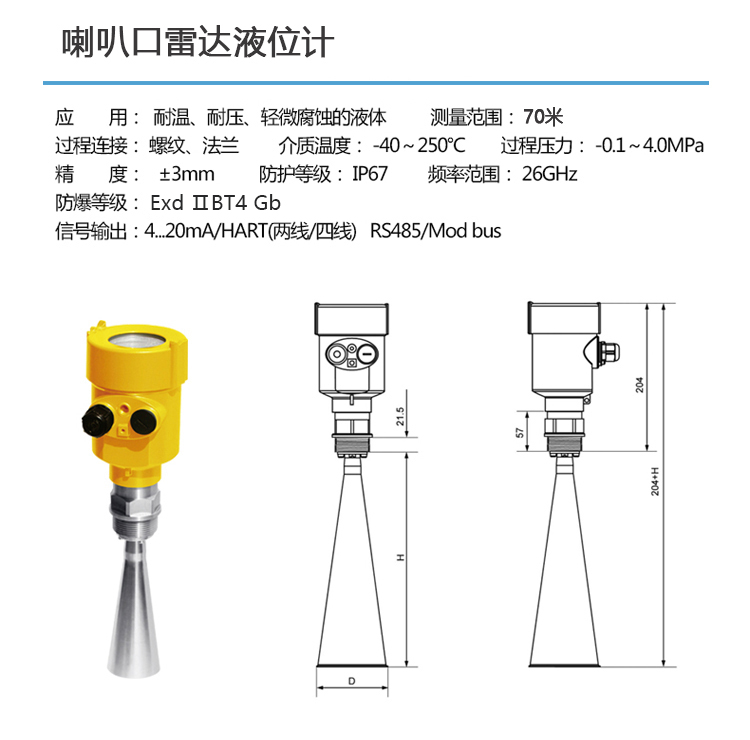

技術參數
/??technical parameters
產品選型
/??product selection一、選型表
| 單元 | 雷達液位計參數 | ||||
| 防爆 |
P 標準型（非防爆型） I 隔爆型（Exd II BT4 Gb） |
||||
| 天線形式/材料 |
B 喇叭天線Φ76mm/不銹鋼304 C 喇叭天線Φ96mm/不銹鋼304 D 喇叭天線Φ123mm/不銹鋼304 |
||||
| 連接過程/材料 |
N 支架安裝 C 法蘭DN50 PN16C 不銹鋼 D 法蘭DN80 PN16C 不銹鋼 E 法蘭DN100 PN16C 不銹鋼 F 法蘭DN150 PN16C 不銹鋼 H 法蘭DN200 PN16C 不銹鋼 K 法蘭DN250 PN16C 不銹鋼 Y 特殊定制 |
||||
| 密封/過程溫度 |
V 普通密封/(-40~150)℃ K 高溫密封/(-40~250)℃ T高溫密封/(-60~450)℃ |
||||
| 電子單元 |
3 (4~20)mA/24VDC/HART兩線制 4 (4~20)mA/220VAC /四線制 5 RS485/Modbus |
||||
| 外殼/防護等級 |
L 鋁/IP67 G不銹鋼304/IP67 |
||||
| 電纜進線 |
M M20*1.5 N 1/2NPT |
||||
| 特殊約定 |
Y 特殊定制 |
||||

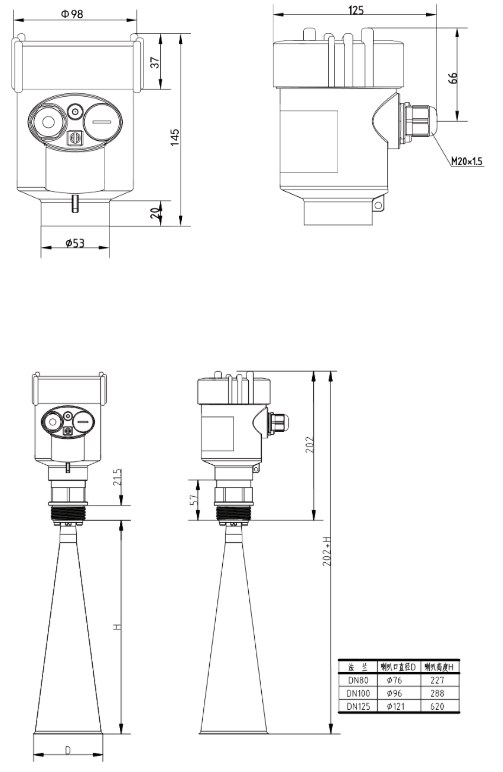

二、結構尺寸
三、安裝要求
1、安裝在直徑的1/4處或1/6處，有足夠的安裝空間，避免安裝在強烈震動的環境中。
2、錐形罐頂部平面，可裝在罐頂正中間，可保證測量到錐形底部。
3、有料堆時天線要垂直對準料面。若料面不平，堆角大必須使用萬向法蘭來調整喇叭角度使喇叭盡量對準料面。
