1、產品簡介
UTD型電浮筒液位計可用來測量液位、界位或密度，輸出二線制4～20mADC標準直流信號，并提供HART通信協議輸出。使用與其兼容的275、375等HART通信器，可獲取來自過程和智能液位計的信息，也可對液位計進行組態、標定或測試。支持現場總線FF通信協議。儀表提供5位大屏幕LCD顯示屏，用于顯示模擬量輸出、過程變量（液位、界面高度或密度）及變量的百分?jǐn)?shù)范圍等。UTD型電浮筒液位計測量精度高、性能可靠、長期穩定性好、使用方便，廣泛適用于電力、石油、化工、冶金、環保、建筑、食品等各行業生產過程中的液位、界位測量與控制。
2、工作原理
UTD型電浮筒液位計由浮筒室、浮筒、扭力管系統及電子測量系統等組成。浮筒浸沒在浮筒室內的液體中，與扭力管系統剛性連接，扭力管系統承受的力是浮筒自重減去浮筒所受的浮力的凈值，在這種合力作用下的扭力管扭轉一定角度。浮筒室內液體的位置、密度或界位高低的變化引起浸沒在液體中的浮筒受到的浮力變化，從而使扭管轉角也隨之變化。該變化被傳遞到與扭力管剛性連接的傳感器，使傳感器輸出電壓變化，繼而被電子部件放大并轉換為4～20mA電流輸出。變送器采用微控制器與相關的電子線路測量過程變量，提供電流輸出，驅動LCD顯示及提供HART通信能力。



●非接觸磁耦合傳遞；
●適于高溫、高壓場合；

●多種安裝方式可選；
●可測量液位與界位；

●具有本安及隔爆性能；
●連續測量及報警控制輸出。

●測量范圍：300～3000mm（更大量程可定做）；

●精度：液位測量±0.5％FS，界位測量±1％FS；

●重復性：≤±0.25％FS；

●死區：≤±0.2％FS；

●電源：12～30VDC；

●輸出信號：模擬量：4～20mADC；

●數字量：按HART或FOXCOM通迅協議、現場總線FF通信協議；

●液晶顯示：模擬量mA或液位、界位及百分?jǐn)?shù)范圍；

●負載電阻：700Ω（24VDC供電時）；

●密度范圍：100<ρ<2000 kg/m3；

●最小密度差：0.05 g／cm3；

●工作壓力：2.5～32.0MPa；

●介質溫度：-196～＋400℃；

●環境溫度：-40～＋70℃；

●工作條件的影響：

●供電影響：當電壓在規定電壓的最小值與最大值間變化時，輸出變化≤±0.2％FS；

●溫度影響：≤0.1％/10℃；

●報警電流：當液位低于變送器量程下限10％或高于變送器量程上限10％時，變送器輸出故障報警電流，根據設定為3.8mA或22.8mA；

●防護等級：IP65（NEMA 4X）；

●防爆等級：本安型：ExiaIICT1~T4；

●隔爆型：ExdIICT1~T6；

●電氣接口：2個1/2－14NPT內螺紋；

●電纜直徑：6～12mm；

●過程連接：

●內浮筒式：采用DIN或ANSI法蘭標準，法蘭通徑DN80或3＂以上，更小法蘭尺寸請訂貨時咨詢；

●外浮筒式：HG20592~20635-97 DN20以上法蘭，其他法蘭標準（如GB、JB/T、HGJ、ANSI、DIN等）請用戶在訂貨時注明；

●熱夾套：DN15 PN1.0RF，其它規格請訂貨時注明；

●放大器分體安裝式安裝附件：安裝組件；

●電纜長度：3m / 10m/用戶指定長度；

●材質：浮筒：304；316；

●夾持體：碳鋼；304；316；哈氏C合金；

●夾持體熱夾套：304；

●外浮筒：碳鋼；304；316；

●扭力管：316L；Inconel 600、3J1、3J53、哈氏C合金；

●接線盒：鋁合金。

1、安裝在容器頂部（內浮筒頂裝式）

①對內浮筒式液位計，安裝時必須輕輕將內浮筒放置進容器中，并確認鏈條自然拉直，鏈條掛鎖與浮筒桿已可靠鎖緊，然后固定變送器主體。安裝時嚴禁用力投擲內浮筒，否則將可能導致傳感器損壞。

②內浮筒式變送器的掛鏈根據用戶的安裝高度或訂貨長度提供，實際安裝時可對鏈條進行裁剪，裁剪時將鏈條與掛鉤松開，將多余的鏈條剪掉，然后再掛進掛鉤，確保掛鉤口閉合，產品運行過程中鏈條不會從掛鉤脫落。

③當容器內存在攪拌，或液位波動比較大時，浮筒必須安裝在導向保護管內，在管子頂部zui大液位處應有排氣孔，以使管內液位與容器液位一致。此外，必須注意內浮筒與保護管間的間隙須大于10mm，否則間隙內的液體表面張力將可能影響正常測量，尤其對于粘度較大及界位測量的產品更應注意。

2、安裝在容器側面（外浮筒側裝式）

①為保證產品正常運行，安裝時必須確保液位計筒體垂直，以使液位上下變化時內浮筒不與外浮筒產生摩擦，內浮筒所受浮力僅與液位高度有關；

②搬運或安裝時，不許拋擲、跌落或敲擊液位計。轉運時，應按廠方提供的包裝箱和包裝方式包裝；

③如果產品用于安裝在設備原已有的外筒上，則出廠時可能不帶外筒，則必須保證浮筒與外筒間的內部間隙為5～10mm。

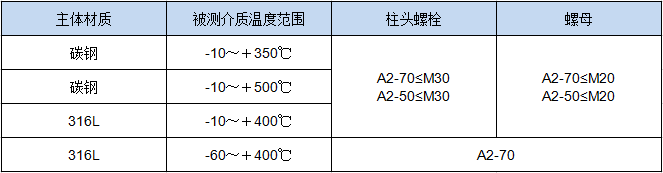

④對不同的介質溫度，緊固件的要求如下：

⑤對壓力高于300＃（5.0MPa）的產品，建議采用專用級高強度或不銹鋼螺栓螺母。
