油罐浮標液位計
產品概述
/??product introductionAL-UFZ油罐浮標液位計是一種簡易的液位測量儀表，它適用于石油化工系統中貯有腐蝕性介質的槽、罐、油田、油庫等的平底錐蓋及拱頂容器以及一般企業、民用建筑的水塔（水箱）所需價格低廉的液位測量，以解決人工測理液位的困難。
AL-UFZ油罐浮標液位計可分為兩種形式：重錘指針簡易式浮標液位計和磁翻板式浮標液位計，簡易式浮標液位計結構簡單，安裝方便，與磁翻板式浮標液位計大的區別在于其只能進行現場觀測，并不能進行測量數據與信號的傳輸，如果用戶有4-20mA測量信號的遠傳輸出，就需要選擇磁翻板式浮標液位計。供電為24VDC，輸出遠傳信號4-20mA。
AL-UFZ油罐浮標液位計可分為兩種形式：重錘指針簡易式浮標液位計和磁翻板式浮標液位計，簡易式浮標液位計結構簡單，安裝方便，與磁翻板式浮標液位計大的區別在于其只能進行現場觀測，并不能進行測量數據與信號的傳輸，如果用戶有4-20mA測量信號的遠傳輸出，就需要選擇磁翻板式浮標液位計。供電為24VDC，輸出遠傳信號4-20mA。
產品簡介
/??product introduction油罐浮標液位計是一種簡易的液位測量儀表，它適用于石油化工系統中貯有腐蝕性介質的槽、罐、油田、油庫等的平底錐蓋及拱頂容器以及一般企業、民用建筑的水塔（水箱）所需價格低廉的液位測量，以解決人工測理液位的困難。
2、工作原理及組成
油罐浮標液位計是根據力學平衡原理來測量容器內的液位，在力平衡狀態下當液位處于某一高度時浮標重量W減去浮標浸在液體中的浮力F、減去重錘重量W1，減去測量系統中的摩擦力f等于零，即W-F-W1-f=0或W1=W-F-f，重錘指針指示的即為容器內的液位高度。油罐浮標液位計是由浮標、連接鋼絲、導向滑輪、重錘指針、顯示標尺等五部分組成。
產品特點
/??product characteristic
●結構簡單、防滲漏效果好；
●可做到高密封、防泄漏適應于高壓、高溫、腐蝕性介質的液位測量；
●使用可靠，安全性好，、先時性、實用性；
●全過程測量無盲區，顯示醒目，讀數直觀；
●測量范圍大，特別是現場指示部分，由于不與液體介質直接接觸。
技術參數
/??technical parameters
●測量范圍：0～20m內任意選擇 ；
●指示精度：±10mm ；
●工作壓力：常壓或±200mmH2O（帶V型密封管）；
●使用介質溫度:-30～ 300℃ ；
●使用介質密度：≥0.4g/cm3 ；
●導向鋼絲安裝鉛直度：≤±5mm。

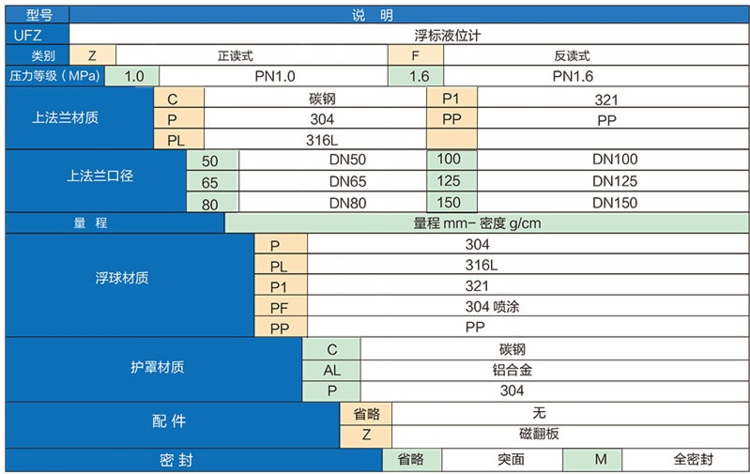

產品選型
/??product selection
二、安裝使用及注意事項
1、 導向鋼絲下支承焊接安裝：
在容器底部按照液位計浮標運動方向要求確定位置，焊接或鉚接好固定導向鋼絲下支承
2、 導向鋼絲的安裝：
①用力使鋼絲拉直，并固定在下支承上，注意不要使鋼絲有彎曲或打結現象，以免影響浮標上下移動。
②導向鋼絲通過浮標的導向耳勾，后穿入吊勾螺釘，把鋼絲的終端固定并用導線夾頭夾緊，并旋緊吊勾螺母，使其處于緊張狀況，再將上螺母拼緊，以防松動，然后蓋好封蓋。
③兩根導向鋼絲要垂直地面，而且相互平行，保證兩者之間距離為300mm
3、容器內有浮盤時，應和浮盤同時安裝，省去以上1、2步驟。
4、 標尺安裝：
標尺的長度是按用戶在訂貨時所提供的測量范圍而確定的，在安裝時要求：
①標尺的連結部分應做到平直、光滑、不應有凹凸現象，以免影響重錘指針的正常運行，或引起測量的誤差。
②標尺應與貯罐內液面相垂直，不應有傾斜現象， 標尺安裝的垂直度不能大于5°，以免造成重錘指針卡死，使測量失敗。
③在焊接標尺腳架時，應盡量做到安裝表面在同一平面上，安裝孔在同上直線上，即做到確保標尺的刻度面及重錘指針兩側導向均要平直稱為直線，使重錘指針在標尺槽中靈活升降。
5、 浮標連接鋼絲及重錘指針的安裝：
浮標與連接鋼絲的一端用導線夾頭夾緊固定，然后將連接鋼絲的另一端裝進事先安裝好的兩個導向滑輪盒內，并和重錘指針相連接，用導線夾頭夾緊固定，最后調整各導向滑輪支架，使連接鋼絲與水平垂直，使浮標在導向鋼絲上活動靈活，有輕滑感、無卡死、扭曲、打結、打卷或損傷等現象。
注意：掌握鋼絲的所需長度。
