投入式液位變送器
產品概述
/??product introduction
投入式液位變送器由擴散硅壓阻式壓力傳感器作為測量元件，把與液體深度成正比的液體靜壓力準確測量出來，并經過信號調理電路轉換成標準（電流或電壓）信號輸出，建立起輸出信號與液體深度的線性對應關系，實現對液體深度的測量。產品精度高、體積小，直接投入液體中，即可測量出變送器末端到液面的液體高度，使用方便。適用于石油、化工、電廠、城市供水、水文勘探領域的液位測量與控制。
產品簡介
/??product introduction
投入式液位變送器由擴散硅壓阻式壓力傳感器作為測量元件，把與液體深度成正比的液體靜壓力準確測量出來，并經過信號調理電路轉換成標準（電流或電壓）信號輸出，建立起輸出信號與液體深度的線性對應關系，實現對液體深度的測量。產品精度高、體積小，直接投入液體中，即可測量出變送器末端到液面的液體高度，使用方便。適用于石油、化工、電廠、城市供水、水文勘探領域的液位測量與控制。
投入式液位變送器采用進口傳感器芯片，經過精密溫度補償，并增加了變松電路，使變送器具有4-20mA標準信號輸出，可直接與A/D采集系統連接；變送器電路部分選用優質進口元器件，具有反向極性保護，并采用旁路電容濾波和屏蔽措施，使變送器具有防電磁/射頻干擾功能；可選的現場顯示方式使觀察更方便于工作。
產品特點
/??product characteristic
●穩定性好，精度高；
●橡膠圈防水密封；
●橡膠圈防水密封；
●多種結構尺寸，最小φ19mm；
●防結露；
●內置微型信號處理電路，可進行遠程傳輸；
●固態結構，無可動部件，高可靠性，使用壽命長從水、油到粘度較大的糊狀都可以進行高精度測量，不受被測介質起泡、沉積、電氣特性的影響寬范圍的溫度補償。
●可直接投入到被測介質中，安裝使用相當方便；
●具有電源反相極性保護及過載限流保護；
技術參數
/??technical parameters| 量程 | 0～0.5m至0～350m內各量程 |
| 精度 | 0.5%FS(標準型); 0.2%FS; 1.0%FS |
| 壓力過載 | 200% |
| 防護等級 | IP65 |
| 供電電源 | 24VDC(15～36VDC) |
| 輸出 | 4～20mA，1～5V |
| 溫度漂移 | -10℃～50℃ <0.5%FS ；-20℃～85℃ <1.0%FS |
| 絕緣電阻 | 500VDC時>100MΩ |
| 抗電磁/射頻干擾 | 30V/m,10KHz至500MHz |
| 長期穩定性 | <0.2%FS/年 |
| 補償溫度 | 0℃～50℃ |
| 工作溫度 | 0℃～70℃ |
| 存儲溫度 | -40～100℃ |
| 抗沖擊/振動 | 100g,10ms/10g,10～2000Hz |
| 傳壓膜片材料 | 316不銹鋼 |
| 探頭殼體材料 | 1Cr18Ni9Ti |
| 電纜護套材料 | 聚乙烯或聚酰胺 |
| 密封材料 | 丁腈橡膠 |
| 測量介質 | 與以上村料兼容的液體介質 |
| 接線盒外殼材料 | 鑄鋁，表面噴塑 |
| 防爆 |
Ex IaII CT6(無顯示型) Ex IaII BT4(C,B型) |

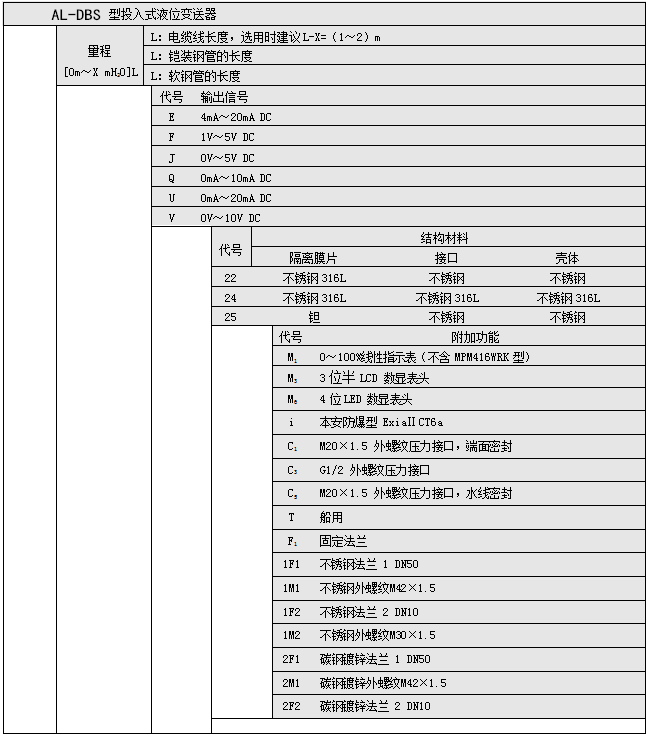

產品選型
/??product selection
二、投入式液位變送器安裝與接線
1、安裝
●一般要求：當測量一般介質時（如：水、輕質油），應使用節流型。當測量粘稠、易阻塞、易結晶介質時，應選用防阻塞型；
●變送器所配電纜長度，除用戶特殊說明外，一般比測量范圍長2米；
●變送器直接投入到容器中，即可正常工作。

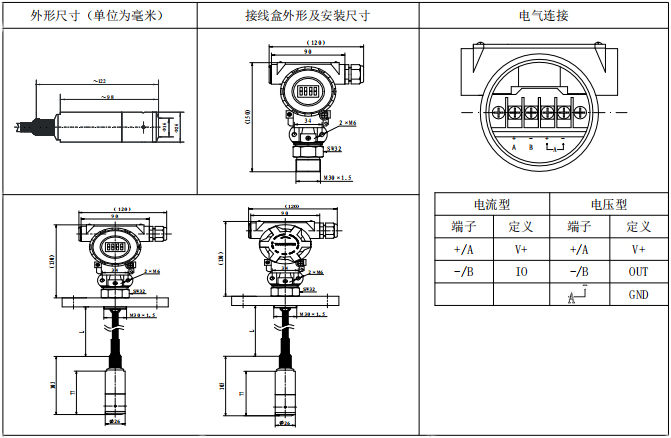

2、外形尺寸

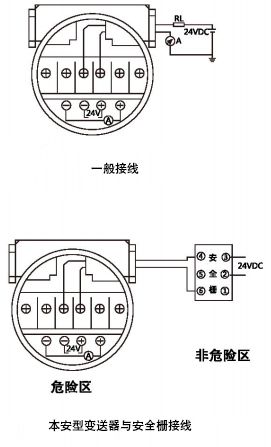

3、接線方式
●變送器的端子位于中繼箱內，電纜線從中繼箱的引線口接人。中 間兩端子為24V DC輸入端，兩邊的兩端子為顯示表頭接線端子；
●零點和量程調正：零點和量程調正電位器位于中繼箱內。校正時 打開中繼箱蓋，即可進行調正，左邊的(Z)是調零點電位器，右邊的(R) 是調量程電位器。
