渦街流量計因其無可動部件，結構牢固簡單，不易堵，不易卡，不易結垢，耐高溫和高壓，廣泛用于測量蒸汽、氣體、液體的流量，是應用廣泛的流量計之一，為了長期保證渦街流量計的測量精度，正確安裝渦街流量計是重要基礎。接下來安量?jī)x表小編來詳細解說，如何正確安裝渦街流量計及其注意事項。
首先，我們要知道渦街流量計對安裝環境的要求
1、避開高濕環境和強腐蝕氣體環境，如要安裝，須有通風措施。
2、盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分開，防止受到外界干擾。
3、盡量選擇在振動弱的管段安裝，如無法避免，需在其上下游2D處加設管道緊固裝置，并增加防振墊，加強抗振效果。
4、在高溫?zé)嵩春洼椛湓吹扔兄苯佑绊懙沫h(huán)境，安裝時候要盡量避免，如無法選擇，須要有隔熱通風措施。
5、儀表能選擇能裝在室內盡量安裝在室內，安裝在室外時應注意防水，尤其注意在電氣接口處應將電纜線彎成U型，避免水順著電纜線進入放大器殼內。
6、選擇儀表安裝點時，周圍應要留有比較充裕的空間，以便安裝接線和后期維護。
二、渦街流量計對管道安裝要求

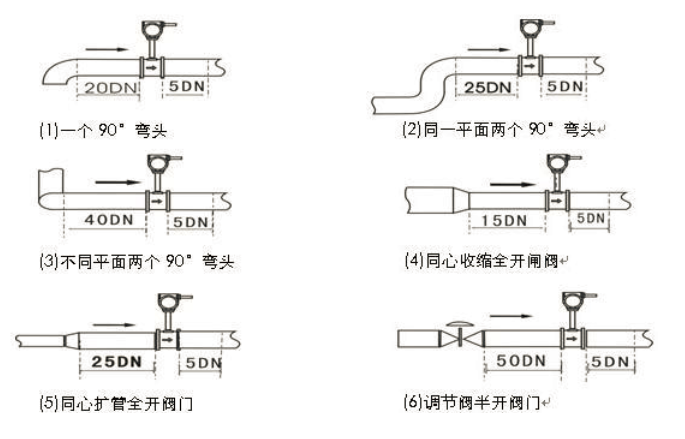

渦街流量計在安裝對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，進而影響流量計的測量精度。儀表對直管段的長度要求如下圖：
三、渦街流量計安裝方式
1、按開口尺寸的要求在管道上開口，且使開口的位置滿足直管段的要求。
2、將連接上法蘭的整套流量計放入開好口的管道中。
3、對法蘭與管道進行點焊定位。
4、將流量計取下，把法蘭按要求焊接好，并清理管道內所有凸出部分。
5、在法蘭的內槽內裝上與管道通徑相同的密封墊圈，將流量計裝入法蘭中，流量計的流向標應與流體方向相同，然后與螺栓緊固。
四、渦街流量計安裝注意事項
1、流量計最好安裝在室內，若須安裝在室外時，應有避免直射陽光和防止雨淋的 措施。
2、流量計應避免安裝在有強磁場干擾，空間小和維修不方便的場合。
3、流量計應避免安裝在溫度較高、受設備熱輻射或含有腐蝕性氣體的場合，若須 安裝時，須有隔熱通風措施。
4、流量計應避免安裝在有機械振動的管道上，若須安裝時，必須采取減震措施，可加裝軟管過渡，或在流量計上下游2DN處加裝管道固定支撐點并加防震墊。
5、法蘭與管道點焊定位后應卸下流量計，不能帶著流量計焊接。
6、渦街流量計可以測量液體、氣體和蒸汽，但不同介質之間不通用；同種介質又 分為低溫、高溫和特高溫三種規格，不同溫度之間也不通用。
7、當測量液體時必須保證管道內充滿液體，因此介質流向應是自下而上的。

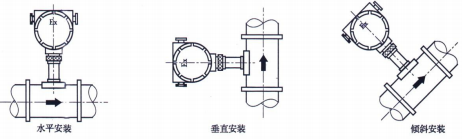

8、流量計可以在沿管道軸線垂直方向上360度任意安裝。最佳安裝方式：低溫介 質表?xiàng)U垂直地面安裝；高溫介質表?xiàng)U平行地面安裝。
9、流量計應盡量避免安裝在架空較長的管道上，由于管道的下垂容易造成流量計 與法蘭間的密封泄漏。若必須安裝時，須在流量計的上下游2D處分別設置管道支撐 點。

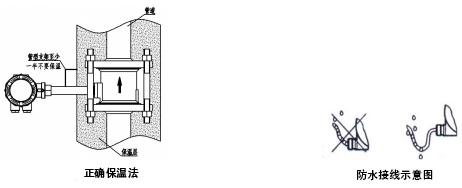

10、在測量蒸汽的管道中，為了防止轉換器溫度過高，儀表連接桿至少一半不要保溫。
11、為了方便觀察和接線，流量計的表頭在原有的位置上可進行360度旋轉，在調 整好位置后，把鎖緊螺母擰緊即可。為了防止水汽從鎖緊螺母處進入殼體，必要時 須用防水膠帶把鎖緊爆風纏繞密封好。
12、連接流量計的屏蔽電纜走向，應遠離有強電磁場干擾的場合，絕對不允許與 高壓電纜一起敷設。屏蔽線應盡量縮短，且不得盤卷，以減少分布電感，最大長度 不超過500米。
13、接線時先擰開表殼后蓋，將信號線從防水接頭送入。按照接線圖示正確接 線。將防水接頭擰緊，并保證線纜在進入防水接頭之前必須向下壓彎，以確保水不 會順著線纜進入殼體內。
