威力巴流量計安裝使用要求及注意事項
發布時間：2020-09-26 08:39:56編輯：安量?jī)x表瀏覽:
威力巴流量計是根據差壓式工作原理、插入式安裝方法設計的流量傳感器。結構特點：科學的橫面形狀、獨特的抗堵設計、傳感器表面粗糙處理和防淤槽。
一、威力巴流量計安裝使用要求
插入式流量計是較為常用的一種流量計安裝方式，現場使用單位可能會因?yàn)楣艿肋^(guò)大，或者因?yàn)楣艿涝诟呖詹槐惆惭b從來會選擇插入式流量計，來減少安裝或者檢修的難度。而插入式流量計具有代表性的就是阿牛巴流量計和威力巴流量計。雖然插入式巴類流量計安裝較為簡單，但是安裝過程中也是有很多細節需要去注意的，下面安量?jī)x表小編就給大家說下插入式巴類流量計在安裝過程中需要注意那些。
二、威力巴流量計安裝和使用事項：
1、如果測量了液體；它應安裝在管道連接下方160°范圍內。測量氣體時，將其安裝在輸送管道上方160°區域；測量蒸汽時，威力巴安裝在管道下方。此外，威力巴可安裝在水平管道周圍360°的任何內容方位，并可根據管徑和介質條件選擇單側支撐?！?/div>
2、當管道的上游和下游中間管段不夠長時，威力巴流量計應安裝在立管后直徑的2倍處?！ ?/div>
3、測量氣體和蒸汽時，測量誤差會受到水溫和壓差的影響，因此應考慮補償?！ ?/div>
4、當使用每個威力巴探頭時，需要根據流體條件分析壓差、壓力、強度和剛度，然后根據計算的壓差選擇液位計的范圍?！ ?/div>
5、注意檢查威力巴流量計閥體是否變形，檢查管道、填料函和接頭是否泄漏或堵塞。取壓管道可以用麻繩疏通，設備的法蘭墊需要更換。
6、當壓力管泄漏時，探針的高壓平衡區域會受到影響，因此雜質中進入取壓孔的顆粒會減少。當管道口關閉時，顆?？赡苡捎诮宇^布朗運動而進入取壓管，因此探頭可以經常清洗。
三、威力巴基本安裝方式及所需直管段

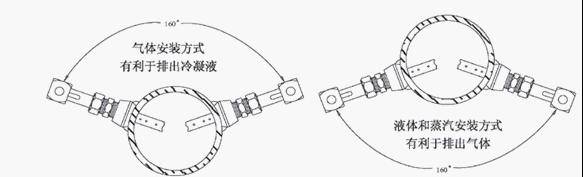

1、水平管道基本安裝方式
對于水平管道，測量氣體時推薦安裝在管道上方160度范圍內，尤其對于有大量水粉的氣體時，我們只推薦這樣安裝；
測量液體時推薦安裝在管道下方160度范圍內，尤其對于含有大量氣體的液體時，我們只推薦這樣安裝；
但有一點要注意，對于那些極易氣化的液體，如液態的烯烴類介質，安裝時插入方向同氣體，在管道上方。
測量蒸汽時我們只推薦傳感器安裝在管道下方160度內，并且要使傳感器處于整個測量裝置的高點
2、垂直管道基本安裝方式

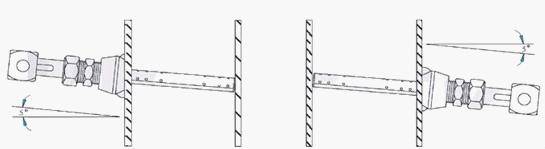

對于垂直管道，理論上可以在360度內安裝。對于含有大量水分的濕氣體，推薦傳感器安裝時向上傾斜5度，如左圖所示。
對于含有大量氣體的液體，推薦傳感器安裝時向下傾斜5度，如右圖所示。對于蒸汽，推薦傳感器安裝時下傾斜5度，如右圖，且傳感器應該處于整個測量系統中的高點。
3.、威力巴安裝所需直管段

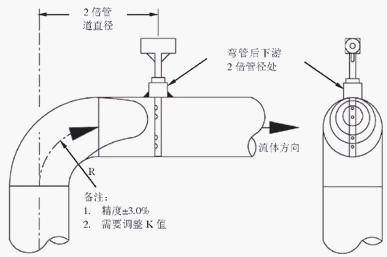

小直管段要求—彎管后2D安裝如圖所示。
當管道上、下游的直管段不夠長時，我們推薦在彎管后2倍管道內徑處安裝威力巴，因在彎管后的流體剖面較復雜，需將流體系數K做適當?shù)恼{(diào)整。調整K系數后，測量精度為±3%，重復精度為±0.3%。
