靶式流量計主要由測量管、受力元件（靶片）、感應原件（力傳感器、壓力傳感器、溫度傳感器）、過渡部件，積算顯示與輸出部分組成，其工作原理是當被測介質在測量管道中流動時，因其自身的動能和因靶片而產生壓差，產生對受力靶片的作用力，其作用力的大小與介質流速的平方成正比。積算部分通過力傳感器將力矩轉化為流量信號顯示出來。因其特定的原件及組成，在安裝靶式流量計時應嚴格按照我們安量?jī)x表出廠的靶式流量計使用說明書內的要求進行安裝，具體要求如下：
一、常溫型靶式流量計的安裝
1、流量計一般采用水平安裝，顯示部分位于管道上方；

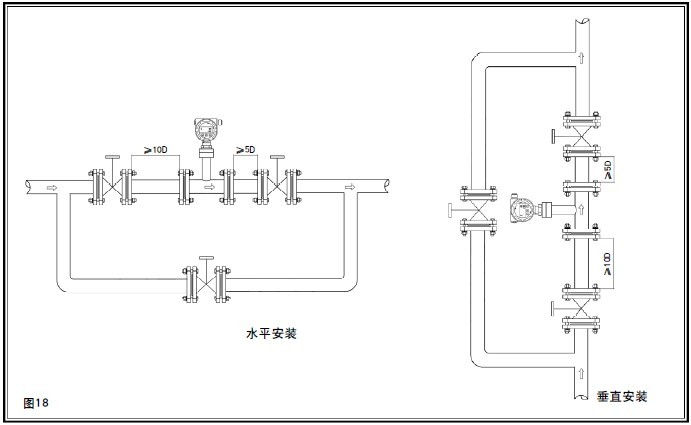

2、為保證流量計準確計量，要求設置前后直管段；
3、為保證流量計在維護及更換時不影響系統工作，應盡量設置旁通管線。
前直管段長度≥1 0 D ，后直管段長度≥5 D ，D 為管道公稱直徑。
二、高溫型靶式流量計的安裝要求
1、介質溫度≤200℃的高溫流量計與常溫型流量計安裝方式相同；
2、介質溫度＞200℃的流量計，采用倒置式安裝或側置式安裝。
3、靶式流量計在安裝前一定要對照產品的要求對產品外觀進行檢查，以確認產品是否因運輸過程以及其它人為因數而造成的損傷。
4、為保證靶式流量計的計量準確，一般要求在流量計的前后至少要有前十后五的直管段，同時為保證流量計在生產使用中的在線維護保養，在條件允許的條件下應安裝旁通管道。并在靶式流量計的前后裝有閥門，閥門的安裝位置至少要在流量計的前十后五的位置上。
5、靶式流量計應采用水平安裝。如果采用垂直安裝時，介質的流向應該為由下至上流過。流量計的安裝方向以流量計本體上箭頭所指的方向與被測量流體流動方向一致。
6、對于要將靶式流量計安裝在露天場所的場合建議采取一定措施，避免受到雨水直接沖刷而影響靶式流量計的顯示部分。
7、在安裝靶式流量計時應避免對儀表本體產生強烈沖擊，以免造成流量計本身的損壞以及零點漂移。
8、為延長靶式流量計產品的使用壽命，提高靶式流量計在工作中的穩定性，使用介質溫度在100℃以上的高溫靶式流量計時，應將轉換器水平向下偏40℃安裝，或者將轉換器頭部垂直向下安裝。切記！??！
注：倒置式即將流量計顯示部分置于管道下方，此種安裝方式不影響流量計的使用性能。
三、靶式流量計設置零點：
由于彈力管傳感器及靶板、靶桿有自重，若出廠標定或選型時，選為水平安裝，改為垂直安裝時，需要重新設置流量計零點，操作程序?yàn)椋?/div>
1、關閉流量計下游的閥門；
2、緩慢打開流量計上游閥門，使流量計充滿介質；
3、緩慢打開流量計下游閥門，使流量計運行10分鐘左右；
4、關閉流量計上、下游閥門，并確定管道內無介質流動；
5、去零操作；
四、其它：
1、若工藝需要，可采用垂直安裝，被測介質流向可由下至上，也可由上至下，但訂購時應向金湖天信儀表說明；
2、流量計內徑與相連的管道內徑尺寸應相同，以減少流動干擾，造成計量誤差；
3、法蘭式和夾持式流量計安裝時，應注意法蘭之間密封墊片內孔尺寸應大于流量計和工藝管道直徑6-8mm，以避免因其產生干擾流而影響計量精確度；
4、對于新完工的工藝管道，應先進行吹掃后再安裝流量計；測量管外壁上箭頭所指方向?yàn)楸粶y(cè)介質流向。
