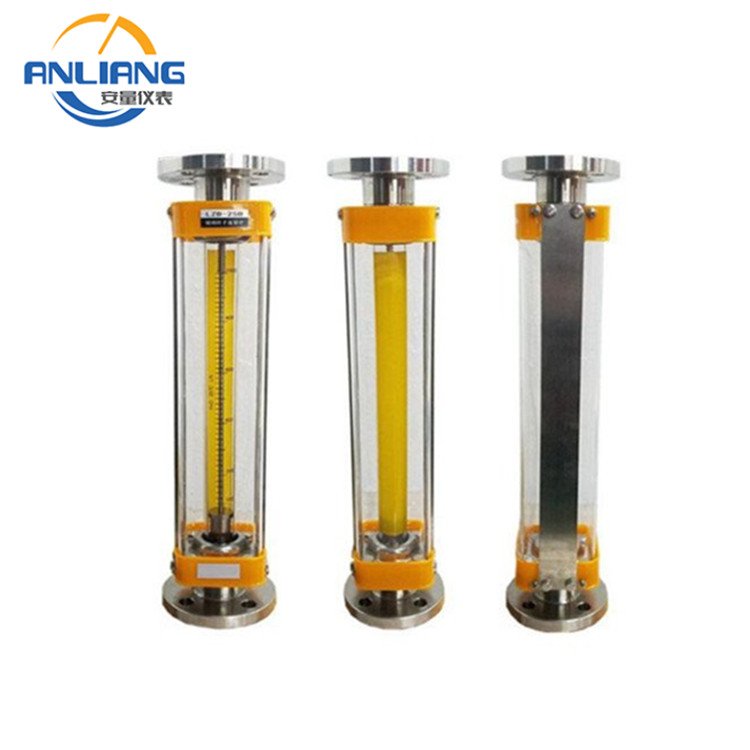

玻璃轉子流量計的安裝與使用
發布時間：2021-09-29 08:31:28編輯：安量儀表瀏覽:
玻璃轉子流量計是一種使用簡單、讀數方便、用途十分廣泛的瞬時流量測量儀表。在環境保護設備儀器這個范疇里用量多達五萬余臺/年。因此，選好、用好這種儀表，極為重要。
一、玻璃轉子流量計的品種及選用
玻璃轉子流量計根據它的用途和適應范圍可分為：普通型、帶筋維管型，微小流量及小外形型、耐腐型、實驗室型、保溫型、報警型和耐高壓型八個系列。按照國家制訂的儀表系列型譜，不論哪個系列，最多包括從1毫米到100毫米共12個口徑數，可測量的流量范圍是：液體（水）0.1毫升/分～40立方米/時，氣體（空氣）1毫升/分～1000立方米/時。用于環保儀器配套的玻璃轉子流量計一般口徑不超過10毫米，測量的流量屬小流量范圍。
玻璃轉子流量計的選用可從以下幾個方面考慮。
1、測量的對象。即測量介質種類、壓力大小、化學性質。如液體介質、氣體介質，對具腐蝕性的介質則應選擇耐腐流量計。
2、流量計本身性能。上述條件確定后一般講，若價格沒有大的變化，可優先選用針閥置于流量計上部的；有較大流通孔的，是直接流量刻度的；結構簡單的；外部尺寸較小的等等。如是小流量范圍，則可選用球浮子式，因它測量時穩定、不易積塵、精度較高、互換性好。
3、根據價格選用。一般講，精度高的價格高。要根據測量目的選用儀表精度等級，如只須控制測量介質通過量，經試運行調整，以后需始終穩定這個通過量，那么精度就是次要的。
4、流體自下而上流經錐管時，流體動能在浮子上產生的升力S和流體的浮力A使浮子上升，當升力S與浮力A之和等于浮子自身重力G時，浮子處于平衡，穩定在某一高度位置上，錐管上的刻度指示流體的流量值。
二、玻璃轉子流量計的刻度修正
玻璃轉子流量計的刻度，是金湖天信儀表有限公司在本公司條件下用近于理想流體的水和干燥空氣作介質標定得到的。但在流量計的使用現場，有兩種情形不能直接使用它的刻度值：一是測量介質不是水和空氣，二是測且介質雖為水和空氣，但其狀態（溫度．壓力）與刻度狀態有別。這樣，在使用流量計時，為獲得正確測量結果，就出現了需要把刻度值進行修正的問題。因而，解決好玻璃轉子流量計刻度修正，是用好這種儀表的關鍵。
考慮到環保儀器使用轉子流量計大量的用采測氣體介質流量，因此下文僅就氣體介質測量時的密度修正進行討論。由于氣體介質的粘度很小，故而討論時略去粘度影響。實踐證明，這不影響修正后的精度。
三、玻璃轉子流量計安裝與使用
1.安裝之前首先要核實儀表最大允許工作溫度和壓力，不能低于管道內被測流體的溫度和壓力，儀表刻度范圍符合被測流體流量變化范圍。
2.轉子流量計須垂直安裝．流體自下而上流過儀表進行測量。
3.轉子流量計要求安裝在沒有振動并便于維修的地方，并有可靠的支撐，不能收到來自管道和任何張力或壓力。
4.用于臟污流體時，被測流體可能會混油顆粒物等，須在儀表上游加裝過濾器。特別是小口徑（ф25mm以下）的儀表對污物很敏感，必須考慮表前過濾問題。當被測流體中可能有鐵磁雜質時，在儀表前應加裝磁過濾器。測量臟污流體，儀表需經常沖洗。
5.流量計的上游（進口端）應有5~10倍的公稱通徑的直管段。建議在流量計旁裝旁路管道。
6.當被測流體溫度大于70℃時。玻璃轉子流量計應加裝保護罩，以防止玻璃管遇冷炸裂。玻璃轉子流量計安裝以后，應將其上、下管道用支架固定牢靠。以防止管道重量加在轉子流量計上或產生劇烈振動。
7.被測流體壓力必須要穩定，流體壓力不穩定會造成浮子波動，不能準確測量，流量計上游應設置緩沖器或定值器。如果被測液體含有氣泡，應在流量計上游設置排氣口。
