HART手操器操作說明及常見故障排除方法
發布時間：2020-08-01 08:35:10編輯：安量儀表瀏覽:
HART全功能手持通訊器也叫HART手操器是一種便攜式的終端(通用USB接口可與PC連機操作)，它與采用HART通信協議的儀表一起使用，對其進行設定，更改和顯示，它可監控輸入/輸出值和自診斷結果。設定恒定電流的輸出和調零。而且具有HART Moden功能,通過它與各廠家的上位機軟件配合使用可對儀表更全面的調整與維護。 與HART275,HART375,HART388,HART475兼容，可通訊1151，3051，EJA，ABB及其他HART協議的進口國產全部儀表, 當系統開動或維持操作時，只要把HART通信器接在4~20mA通信信號線上，就可以使用。下面安量儀表小編給大家介紹HART475手操器的操作使用步驟及常見故障排除方法，希望廣大用戶及網友能更好的使用手操器
一、HART475手操器功能介紹
HART475手持器開機后將會自動輪詢地址為0的在線設備，在沒有連接設備時手持器會顯示“連接錯誤”的消息。在已經連接了設備后打開手持器時會顯示這個設備的在線菜單。從在線菜單可以按左箭頭鍵可返回主菜單。
1、主菜單
主菜單有3個功能：1壓力變送器、2溫度變送器、3通用菜單。對于任何一類儀表，您總可以通過多次按左箭頭鍵返回到主菜單。
2、壓力變送器
當手持器已經連接好了HART®協議從設備（儀表）后，就可以從主菜單進入壓力變送器。
3、讀取過程變量
在壓力變送器選擇第一項可以進入讀取過程變量功能，這個菜單所列出的過程變量有主變量、輸出電流和百分比值等，并會隨每次通信實時更新。
4、診斷/服務
在壓力變送器選擇第二項可以進入診斷/服務菜單，這個菜單包括設備自檢、回路電流檢測以及儀表校準選項等。
選擇設備自檢，可實現設備自檢，報告檢測結果。
選擇回路電流檢測，可以使變送器固定輸出一個電流信號，方便驗證整個回路是否正常。
5、基本設置
在壓力變送器選擇第三項可以進入基本設置菜單，這個菜單可對一些常用信息進行更改。
6、詳細設置
在壓力變送器選擇第四項可以進入詳細設置菜單,這個菜單提供了更多的組態信息，對于不同的HART®設備，詳細設置有很大的區別。壓力變送器在液晶顯示屏的顯示設備名稱。只有通過注冊的設備，其特殊功能才能完整，如有問題請與我公司聯系。
同時，根據連接設備的不同，其在線菜單也可能是不相同的。壓力變送器的詳細說明參看附錄。當操作未注冊的設備時，手持器將會提供一個通用的界面。這個界面能夠完成所有HART®通信設備的通用功能。
二、HART475手操器基本使用及操作步驟
1、安裝電池組
●將現場通訊器正面朝下放在平穩的表面物體上。
●按住電池后蓋開關，將其推向開鎖的一邊打開后蓋開關，將后蓋揭開裝上電池，當電池裝好后再將后蓋開關推向關鎖的一邊鎖上開關。（注意在揭開后蓋時從縫隙處輕輕揭開，以免損壞后蓋。）
2、啟動和關閉
該通訊器使用充電電池，使用前請確保：
●該通訊器沒損壞;
●電池組已安裝好；
●所有螺絲沒有松動；

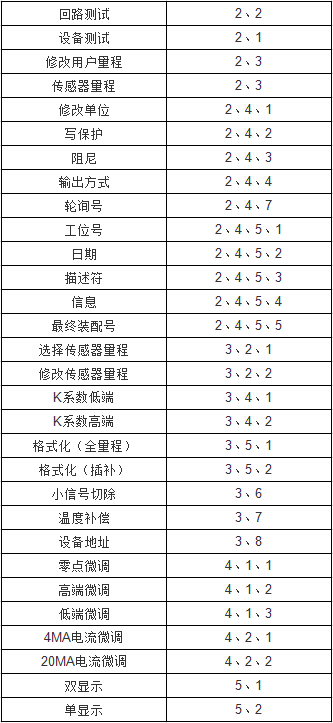

3、操作步驟
三、常見故障及排除方法
1、手持器不能找到儀表
●檢查回路負載電阻的大小，負載電阻應在250～500Ω之間。
●檢查手持器和儀表的接線是否正確。
●檢查儀表是否上電正確。
●可能儀表地址不是0，選擇“確定”，進行輪詢，就可能找到儀表。
2、按手持器電源開關無顯示
●檢查手持器是否已裝入電池。
●檢查手持器的電池安裝是否正確。
●檢查手持器的電池是否用盡。
