投入式液位變送器是一種測量液位的壓力傳感器，基于所測液體靜壓與該液體的高度成比例的原理，采用隔離型擴散硅敏感元件或陶瓷電容壓力敏感傳感器，將靜壓轉換為電信號，再經過溫度補償和線性修正，轉化成標準電信號，一般適用于石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量。今天安量儀表小編，給大家介紹投入式液位變送器安裝及故障檢測排除方法，希望給廣大用戶及網友提供參考及幫助
一、安裝使用注意事項
●打開包裝盒檢查量程范圍與原訂貨參數是否一樣，未經我公司同意，切勿任意拆卸、禁止碰撞觸摸傳感器隔離膜片；
●被測介質嚴禁結晶，當環境溫度較低時，變送器如不使用應將其拆下，以防結晶損壞膜片；
●當介質溫度較高時，應采取隔離裝置；
●在介質波動較大的場合，應采取固定措施，如采用孔φ12的防波管；
●安裝位置晝遠離大功率的電器設備，以防干擾；
●變送器可垂直、傾斜或水平裝在罐體、槽內，應注意不讓泥沙埋沒或堵塞膜片；
●安裝位置避免強烈震動和沖擊，如震動較大可遠傳引壓；
●介質中如有較大雜質時，應選法蘭取壓，或加過濾裝置；
●導氣電纜除除作為電源和信號轉換外，主要為引入大氣補償用，安裝時注意不要挾持過緊，折彎過銳；
●殼體垂直安裝在罐體上方或附近的支架上，應保證防曬透氣，安裝位置應便于接線與調校。

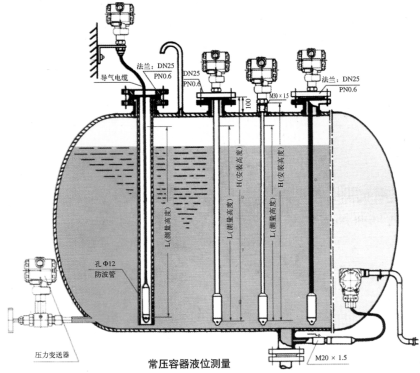

二、投入式液位變送器安裝及接線

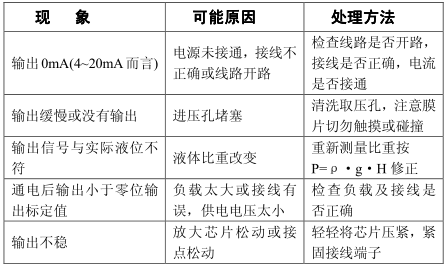

三、投入式液位變送器故障 排除方法
1、先檢查電源是否接對,如發現接法不正確應依照操作手冊進行修改
2、用三電壓表量測+24V與O/P間之電壓,電壓應在13V~36V之間,若電壓不正常應查看線路或相關設備是否異常
3、用電壓表檢查IN與COM間之電壓,正常應為2.5V左右,若電壓過低應再移除EXC導線看看,如果電壓恢復正常則表示磁黃模塊不正常
4、第2項應先確認正常后,再于4~20MA回路串一只毫安電表,檢查電流是否正常,若電流值不正常應更換新品或洽客服人員 壓力變送控制器故障檢測法：
短路檢測：在保證安全的情況下,將相關部分回路直接短接,如：差變送器輸出值偏小,可將導壓管斷開,從一次取壓閥外直接將差壓信號直接引到差壓變送器雙側,觀察變送器輸出,以判斷導壓管路的堵.漏的連通性；
斷路檢測：將懷疑有故障的部分與其它部分分開來,查看故障是否消失,如果消失,則確定故障所在,否則可進行下一步查找；
分部檢測：將測量回路分割成幾個部分,如：供電電源.信號輸出.信號變送.信號檢測,按分部分檢查,由簡至繁,由表及里,縮小范圍,找出故障位置；
替換檢測：將懷疑有故障的部分更換,判斷故障部位.如：懷疑變送器電路板發生故障,可臨時更換一塊,以確定原因。
