導波雷達物位計安裝要求及指導說明
發布時間:2020-08-05 08:37:25編輯:安量?jī)x表瀏覽:
導波雷達物位計的微波脈沖沿著一根纜、棒或包含一根棒的同軸套管運行,接觸到被測介質后,微波脈沖被反射回來,并被電子部件接收,并分析計算其運行時間。微處理器識別物位回波,分析計算后將它轉換成物位信號給出。由于測量原理簡單,可以不帶料調整,從而節省了大量調試費用。測量纜或棒可以截短,使之更加適應現場的應用。導波雷達物位計是一種常見的物位儀表,應用范圍廣泛,應用安裝的時候要遵循一定的要求。無論是纜式或桿式若想儀表工作正常,過程連接表面應為金屬。當儀表裝在塑料罐上時,若罐頂也是塑料或其它非導電材質時,儀表需要配金屬法蘭,若采用螺紋連接,需配一塊金屬板。儀表探頭至罐壁的距離建議為罐直徑的1/6-1/4(至少大于300mm,混凝土罐至少400mm)選擇探頭長度時,注意探頭底部距罐底約大于30mm。下面安量?jī)x表小編給大家介紹導波雷達物位計安裝要求就說明,希望給廣大用戶及網友有所參考及幫助。
一、導波雷達物位計安裝前準備
1、確保在過程連接的正下方?jīng)]有任何干擾體存在。否則將導致測量錯誤;
2、預留足夠的安裝空間;
4、避免強烈震動的安裝場合;
3、避免對信號轉換器的強烈日照,如有必要,安裝防護罩;
5、可以在同一容器上安裝多臺導波雷達物位計。
二、導波雷達物位計安裝指導
在整個量程內確保纜或桿不要接觸到內部障礙物,因此安裝時應盡可能避開罐內設施,如:人梯、限位開關、加熱設備、支架等。另外須注意纜或桿不得與加料料流相交。必要時,須在空罐時進行“虛假回波學習”。安裝儀表時還要注意:最高料位不得進入儀表的測量盲區,儀表距罐壁必須保持一定的距離,儀表的安裝盡可能使天線的發射方向與被測介質表面垂直。安裝在防爆區域內的儀表必須遵守國家防爆危險區的安裝規定。防爆型儀表的外殼采用的是壓鑄鋁材質。防爆型儀表安裝在有防爆要求的場合時,儀表必須接大地。
三、導波雷達物位計安裝說明

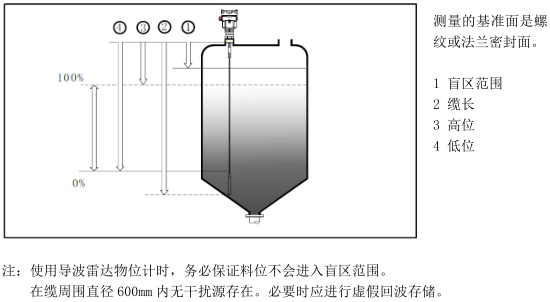

1、安裝圖例
2、安裝位置
A、盡量遠離出料口和進料口;
B、儀表與管壁要保持一定的距離;
C、建議安裝在罐體直徑的 1/4…1/6 處;
D、探頭距離罐壁最小距離不小于300mm;
E、探頭距罐內障礙物最小距離不小于300mm;
F、安裝儀表時要盡可能的使纜繩(棒)與被測介質表面保持垂直;
G、在防爆區域內安裝的儀表必須符合國家防爆危險區的安裝規定。
