差壓變送器正確安裝與主要要點
發布時間：2020-08-07 08:38:04編輯：安量儀表瀏覽:
差壓變送器主要用于防止管道中的介質直接進入變送器里，感壓膜片與變送器之間靠注滿流體的毛細管連接起來。是一種典型的自平衡檢測儀表，說起安裝很簡單兩個引壓管正、負一接就完了，他也不考慮周邊有沒有強磁場、干擾電源之類的，下面安量儀表小編結合現場來分享差壓變送器的現場正確安裝與注意事項，安裝的好壞直接影響差壓變送器的精度。
一、正確安裝指南：
1、基本技術要求
a取壓點處應保證有直管段，兩邊各大于5D(管道通經)；
b在蒸汽管道上取壓時，應在管道的側面安裝引壓管；
c平衡罐應安裝在引壓管的最高點處；
d排污管應在靠近變送器引壓管連接處安裝；
e取壓點與變送器的管道距離應大于1米；
f變送器的安裝位置應低于取壓點的位置。
二、正確選擇安裝位置
1、差壓變送器及測量應盡可能與惡劣環境處屏蔽; 如:溫度變化較大、振動和沖擊等因素。
2、如果由于現場條件、結構和測量要求或其它原因而不可避免上述場合，這會影響測量精度!差壓變送器可用安裝托架墻裝或管 裝，安裝托架可作為附件購置。
3、差壓變送器必須平放變送器法蘭星豎直的方式安裝，避免殘留汽體和污物存留變送器測量室產生零點漂移!確保零點穩定是非常必要的。差壓變送器與工藝流程取壓點相對位置隨測量種類不同而不同，一般蒸汽、液體測量介質時變送器于工藝流程取壓點、氣體測量介質時變送器高于工藝流程取壓點、液位測量時變送器盡量靠近低取壓點。

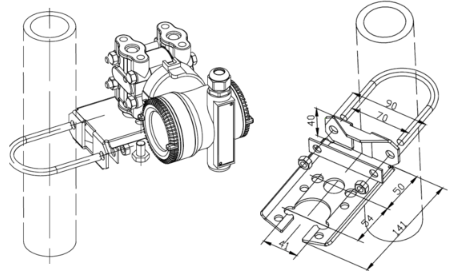

①水平安裝

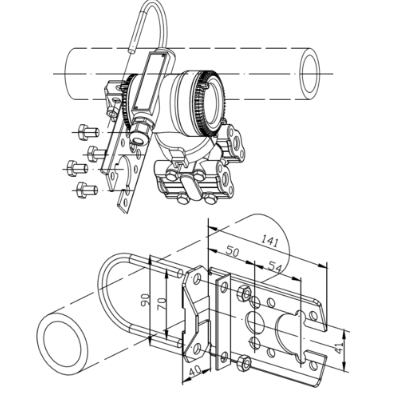

②垂直安裝
三、安裝位置選擇注意要點
●差壓變送器應安裝在盡量高的位置。
●應按垂直方向安裝并且壓力輸入口朝下。壓力輸入口的安裝傾角應小于15°。
●傳感器電氣連接應避免曝露在過高溫度環境下。
●傳感器應在合適位置或在指定支架上安裝。傳感器應使用M6緊固螺釘安裝，擰緊力矩為：8土2Nm
●傳感器應遠離發動機上的高電壓線纜和設備。傳感器線纜應避免與高壓線纜平行布置。
●確保無水汽和其他雜質在傳感器內聚積。
●連接變送器的橡膠軟管和金屬導管應連續下降，不應出現U型結構。
●壓力端口推薦初次安裝方式：最大允許徑向安裝力為高壓端80N，低壓端40N。傳感器正常工作時最大允許徑向力為高壓端40N，低壓端20N。
●傳感器應安裝在可以避免灰塵和泥土污染的位置
●安裝位置應保證傳感器的維護和拆卸方便，以便于日后的維護。
