氣體渦輪流量計安裝要求及注意事項
發布時間：2020-08-08 08:45:09編輯：安量?jī)x表瀏覽:
氣體渦輪流量計具有精度高、無零點漂移、高量程比、重復性好的特點，較適用于貿易結算及要求嚴格的工況，但是一定要正確安裝，否則會影響后期的使用情況，下面安量?jī)x表小編就和大家分享氣體渦輪流量計安裝要求及注意事項，希望可以幫到廣大用戶及網友。
一、安裝場所要求
1、環境溫度：避免安裝在溫度變化較大的場所，若可能受到其他設備熱輻射，須有隔熱通風措施。
2、大氣條件：避免把流量計安裝在含腐蝕性氣體的環境中，如需安裝，則必須提供通風措施。
3、機械振動或沖擊：氣體渦輪流量計雖結構很堅固，但應選擇安裝在振動或撞擊小的場所。如確須將流量計裝在振動較大的管道上，需加設管道支撐。
4、其他注意事項：氣體渦輪流量計的周圍應有充裕的空間，以便作業和定期檢查。安裝場所應便于接線和安裝管道。
二、安裝注意事項
1、在流量計裝入管道前，撕去法蘭進出口處的粘帶，并用吹起的方法檢驗葉輪轉動是否靈活平穩。
2、流量計開始安裝前，特別是安裝在新管路或經維修的管路上時，首先應清掃管路，去除所有的渣、鐵銹及其它的管路碎屑。
3、管路液壓靜力試驗后，任何留在管線里的液體都會損壞渦輪流量計的內部零件。如果液壓靜力試驗是必要的話，渦輪流量計必須要用一個管段來代替，確保在液壓靜力試驗后沒有液體留在氣體渦輪流量計的上游管線里。
4、氣體渦輪流量計宜緩慢地加壓和啟動，快速打開閥門的沖擊負載通常會損壞葉輪。
5、流量計應水平安裝。帶有潤滑系統的流量計在安裝時應保證潤滑瓶開口朝上。公稱直徑≤DN200氣體渦輪流量計可以垂直安裝。安裝使用時，氣流方向應從上至下。
6、對于安裝在戶外的氣體渦輪流量計，為了防風雨，應對其提供適當?shù)谋Ｗo(hù)措施。
7、在氣體渦輪流量計入口管上游的漸縮管或漸擴管的開口角度不能超過30。。為了保證氣體政策輸送，便于對流量計進行維護，要在流量計安裝管道上設置旁通管道。
8、任何情況下，在渦輪流量計的上游應安裝一段公稱直徑與流量計的公稱直徑相同的直管段，長度要求≥2DN;同時其下游也必須安裝一段與流量計的公稱直徑相同的直管段或彎管，并且要求其總長≥2DN。
9、如果需要在氣體渦輪流量計附近的管線上做焊接工作，則必須將渦輪流量計拆下來進行。否則，會陰管道溫度過高而導致流量計的永久性破壞。
10、安裝氣體渦輪流量計時，注意使氣體流動方向與表殼上箭頭所指的方向一致，安裝失誤會導致對渦輪流量計的破壞。
11、管道必須沒有震動，管道內的氣流不能有大的脈動和雜質，沒有灰塵和液體，進入管路的外來物質會嚴重地?fù)p壞渦輪流量計，當預計氣體流中可能存在損壞流量計的外來物質時，建議在渦輪流量計上游管道安裝過濾器。
12、建議氣體渦輪流量計的實際使用流量應在流量計的最大額定流量的20～80%范圍內。氣體渦輪流量計允許短時過載，但實際最大流量不能超過氣體渦輪流量計允許最大流量的20%，而且持續時間不能超過半小時。
13、安裝時務必保證渦輪流量計入口和出口的連接同軸對準，且各螺栓力均勻，以免影響密封效果。為了得到準確的測量結果，必須保證沒有密封件從法蘭伸入管線。

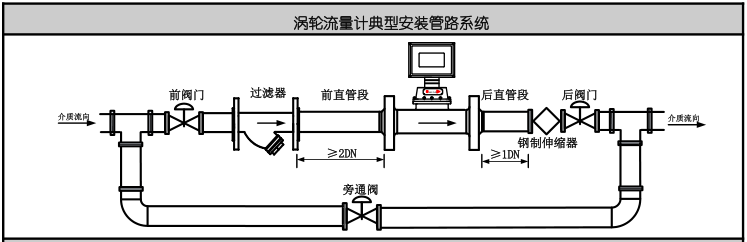

三、典型安裝管路
