差壓變送器的結構原理及產品特點
發布時間：2020-08-13 08:31:08編輯：安量儀表瀏覽:
一、差壓變送器工作原理與結構

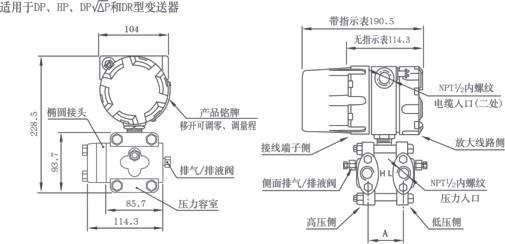

差壓變送器是工業實踐中最為常用的一種重量變送器，用于防止管道中的介質直接進入變送器里，感壓膜片與變送器之間靠注滿流體的毛細管連接起來。它用于測量液體、氣體或蒸汽的液位、流量和壓力，然后將其轉變成4～20mA DC信號輸出，是一種典型的自平衡檢測儀表圖1所示，其廣泛應用于各種工業自控環境，涉及水利水電、鐵路交通、智能建筑、生產自控、航空航天、軍工、石化、油井、電力、船舶、機床、管道等眾多行業。

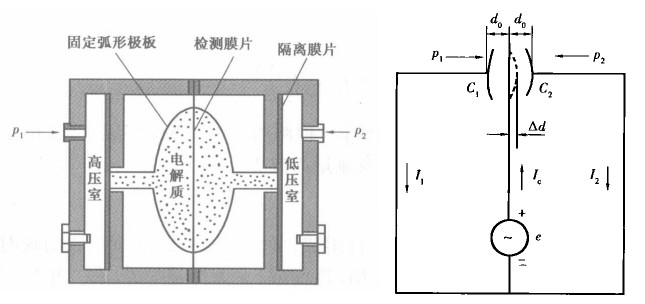

被測介質的壓力直接作用于變送器的膜片上(不銹鋼或陶瓷)，使膜片產生與介質壓力成正比的微位移，使傳感器的電阻值發生變化，和用電子線路檢測這一變化，并轉換輸出一個對應于這一壓力的標準測量信號圖2所示。
二、差壓變送器的應用
1、智能：一種隨外界的變化而確定正確行為的能力，包括理解、推理判斷與分析等一系列功能。
2、智能儀表：擁有數據的存儲、運算、邏輯判斷、雙向通信的功能，能與外界雙向傳遞信息。
3、智能變送器：既有模擬信號又有數字信號的混合測量儀器。傳感器多數采用微機械電子加工技術（MEMS技術）。
4、智能化傳感器：將一個或多個敏感元件、精密模擬電路、數字電路、微處理器（MCU）、通信接口、智能軟件系統相結合，并將硬件集成在一個封裝組件內。具備數據采集、數據處理、數據存儲、自診斷、自補償、自適應、在線校準、邏輯判斷、雙向通信、數字輸出/模擬輸出等功能。
二、差壓變送器的特點
1、性能穩定，可靠性好：可進行統計處理、去除異常數值等。測量準確度高，基本誤差可達±0.1%，無故障時間可達10萬小時以上。
2、量程范圍寬：可達400:1（等精度測量），有較寬的零點遷移范圍。
3、阻尼時間可調 。
4、具有自檢和自動補償能力。
5、方便地與計算機或現場總線連接。
6、具有雙向通信功能 ?？蛇M行信息存儲和記憶，能存儲傳感器的特征數據、組態信息和補償數據等。
7、通過現場手持終端，使變送器具有自修正、自補償、自診斷及錯誤方式告警等多種功能，簡化了調整、校準與維護過程。
8、單位換算：例如，將壓力轉化為水位的高度（mmH2O）；或者將壓力開二次方，再乘以系數，轉化為流量（m3/s）等。
9、高、低壓側轉換：如果發現正負相導壓管接反，可以把表內的參數由NOROMAL（右側高壓，左側低壓）改為REVERSE（右側低壓，左側高壓），重新組態。
