導波雷達物位計對導波管或旁通管的要求
發布時間：2020-08-18 08:38:26編輯：安量儀表瀏覽:
導波雷達物位計適用于各種過程條件復雜的容器、儲罐、料倉等，且不受被測介質物理特性變化影響，外部測量，兩線制技術，適用于防爆場合，非接觸式與連續測量的脈沖型物位計大測量距離35m。波雷達是基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜繩傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。導波雷達物位計在含泡沫液體和攪拌罐中的測量使用導波管或旁通管安裝，可以避免容器內障礙物、泡沫、液體表面波動大對測量的影響。
一、對于以下場合，推薦使用導波管或旁通管
1、有導電性的泡沫存在；
2、安裝位置處有太多障礙物存在；
3、液面波動劇烈；
4、測量內浮頂罐中的液體（如石油化工行業種的某些介質）；
5、介電常數過小的介質；
注：過于粘稠的介質不能用導波管或旁通管來進行測量；

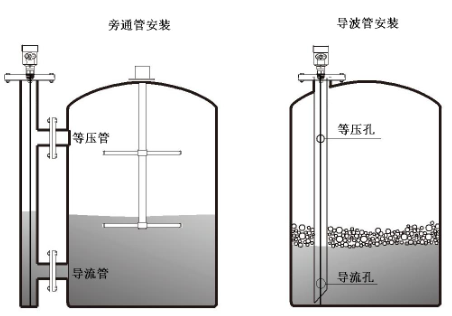

二、導波雷達物位計對導波管或旁通管的要求
1、導波管或旁通管必須為導體；
2、導波管或旁通管的內徑不得＜50mm；
3、導波管或旁通管必須豎直；
4、導波管底部必須開口；
5、當罐內有多種混合液體介質時，多個導流孔/管的間距須小于最小分層厚；
6、導波管或旁通管內徑不允許突變，如有突變需小于1mm；
7、導波管或旁通管須內壁光滑，避免大的焊縫和裂縫，粗糙度必須優于±0.1mm；
8、導波管安裝時須在液位可能到達的最高處以上開一個等壓孔，等壓孔直徑(5～10)mm；
9、當罐內有多種混合液體介質時，多個導流孔/管有利于液體在罐內和管中自由流動；
10、旁通管安裝時底部導流管位置需低于罐內液位可能到達的最低處；
11、旁通管安裝時頂部等壓管位置需高于罐內液體可能到達的最高處；
