HART475手操器調節差壓變送器具體步驟
發布時間：2020-09-07 08:13:01編輯：安量儀表瀏覽:
HART475手操器是把多功用校驗儀的傳統功用和HART通訊功用分離在一同，既能完成包括電壓，電流，熱電偶，熱電阻，頻率，電阻，壓力在內的常規校驗，又能用來與一切盛行HART智能變送器直接通訊，作為一臺多功用手操器運用，用于維護和診斷HART儀表。
HART安裝提供具有相對低的帶寬，適度響應時間的通訊，經過多年的開展，HART技術在國外曾經非常成熟，并已成為全球智能儀表的工業規范。
HART協議采用基于Bell202規范的FSK頻移鍵控信號，在低頻的4～20mA模仿信號上疊加幅度為0.5mA的音頻數字信號停止雙向數字通訊，數據傳輸率為1.2Mbps。由于FSK信號的均勻值為0，不影響傳送給控制系統模仿信號的大小，保證了與現有模仿系統的兼容性。在HART協議通訊中主要的變量和控制信息由4～20mA傳送，在需求的狀況下的丈量、過程參數、設備組態、校準、診斷信息經過HART協議訪問。
一、HART475手操器應用范圍
HART475手操器適合HART協議智能變送器的通訊操作，具有極好的兼容性，可通訊1151，3051，EJA,ABB及流量方面的HART協議的進口儀表。完全兼容國產的各種智能變送器。
二、HART475手操器調節差壓變送器步驟
1、過程變量實時顯示變送器的壓力，百分比，電流，溫度等參數。按左導航鍵3秒后彈起方可退出實時變量監測模式。

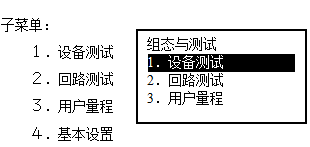

2、組態與測試
（1）設備測試
檢測設備狀態，若一切正常，液晶顯示“設備正常”，若有錯誤，將出現警告提示。
（2）回路測試
檢測D/A的電流輸出。先在回路里串連一個電流表，再鍵入一個4～20mA之間的電流值，送入變送器，變送器會自動輸出鍵入的電流值，若鍵入的值與電流表的顯示值不相等，需做電流微調。 回路測試

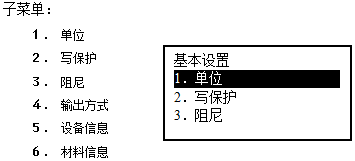

（3）基本設置
修改主變量的單位，以及顯示的單位。提供MPa，Kpa，Pa，InH2O，InHg，psi，g/cm²，kg/cm²，F(xiàn)tH2O,torr，ATM，mmH2O，mmHg，Bar，mBar這15種單位。當測量單位代號無法識別時會自動顯示“No”即表示單位“unknow”。
（4）寫保護
讀寫設備的保護狀態，當為寫保護時，變送器內部數據不可改。
（5）阻尼
讀寫設備的阻尼系數（保留三位小數點）。單位為秒。
（6）輸出方式
讀寫設備的輸出方式。分為線性、開方以及未知。默認為線性。
（7）設備信息
讀寫工位號，日期，描述符，信息，最終裝配號。
（8）鍵盤輸入

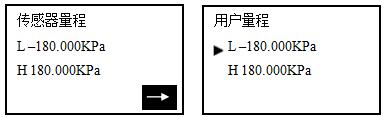

選擇此菜單后，首先提示傳感器的量程范圍，然后進入量程設定菜單，按 上下導航鍵選擇零點或量程，然后輸入用戶需要設定的數值（保留三位小數），再按右導航鍵送入變送器。
