超聲波物位計安裝及參數設置方法
發布時間：2020-09-08 08:15:51編輯：安量儀表瀏覽:
超聲波物位計換能器發射超聲波脈沖時，都有一定的發射開角。從換能器下邊沿到到被測介質表面之間，由發射的超聲波波束所輻射的區域內，不得有障礙物，因此安裝時應盡量避開罐內設施，如：人梯、加熱設備、限位開關支架等。在這種情況下，安裝時必須舉行“虛假回波學習”。另外注意超聲波波束不得與加料料流相交。安裝超聲波物位計時還要注意：非常高料位不得進入測量盲區；超聲波物位計與罐壁必須保持一定距離；超聲波物位計的安裝盡可能是換能器與液面保持垂直；安裝在危險區域的超聲波物位計必須遵守國家防爆危險去的安裝規定。本安型超聲波物位計安裝在有防爆要求的場所，超聲波物位計必須接地。
一、安裝方法
開敞環境下一般采用支架安裝方式，用儀表自帶法蘭固定。池或罐在安裝位置上割一個略大于探頭直徑（60mm）的圓孔，將儀表放入，然后將法蘭自下而上旋緊。安裝必須保證儀表的探頭面與被測液面水平。

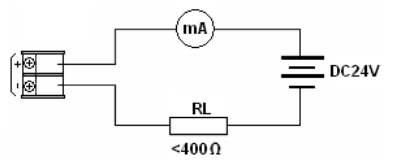

二、超聲波液位計接線
三、參數設置
1、20mA設置
在正常工作時按Mode鍵進入?yún)?shù)設置菜單，按▲鍵選擇P02菜單，第二行數字即為20mA對應液位，按OK鍵進行設置。
2、顯示模式設置
P03菜單可更改顯示模式，共有3種顯示模式可供選擇：
①00 顯示液位
②01 顯示距離
③02 顯示距離和氣溫
按▲鍵選擇所需模式然后按OK鍵確認。
3、超聲波物位計探頭高度
P04菜單可以顯示探頭高度，可查看探頭高度是否符合現場情況，也可用于液位標定。直接按照現場情況更改探頭高度值。
4、反應速度設置（P05）
P05菜單可更改儀表反應速度。液位變化速度越快，相應要求儀表反應的速度越快。本儀表有4中模式可供選擇：
①00 最快反應速度
②01 較快反應速度
③02 中速反應速度
④03 慢速反應速度
按▲鍵選擇所需模式然后按OK鍵確認。
【注意】：超聲波物位計反應速度越快，儀表顯示數據跳動越大；相反，儀表反應速度越慢，儀表顯示數據越穩定。如果液位變化不是特別快，一般不用修改出廠設置。
