差壓變送器特點及使用原理
發布時間：2020-09-11 08:42:56編輯：安量?jī)x表瀏覽:
差壓變送器是測量變送器兩端壓力之差的變送器,輸出標準信號(如 4~20mA,1~5V)。差壓變送器與一般的壓力變送器不同的是它們均有2個壓力接口, 差壓變送器一般分為正壓端和負壓端,一般情況下, 差壓變送器正壓端的壓力應大于負壓段壓力才能測量。通常壓力變送器有壓阻式,電容式2類。

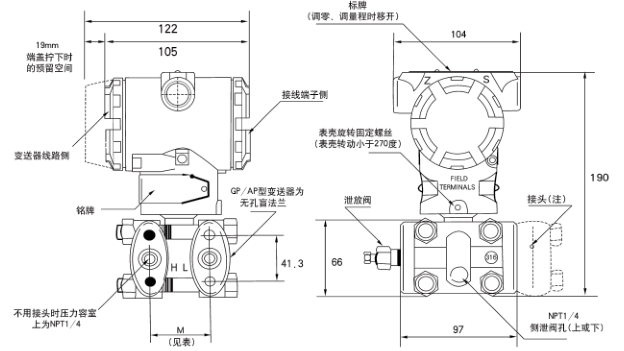

一、差壓變送器特點
1、差壓變壓器是工業實踐中最為常用的一種傳感器，其廣泛應用于各種工業自控環境，涉及水利水電、鐵路交通、智能建筑、生產自控、航空航天、軍工、石化、油井、電力、船舶、機床、管道等眾多行業。下面就簡單介紹一些常用壓力變送器的原理及其應用、壓力變送器是用于測量液體、氣體或蒸汽的液位、密度和壓力，然后將壓力信號轉變成4～20mA DC信號輸出。
2、差壓變送器主要有電容式壓力變送器和擴散硅壓力變送器，陶瓷壓力變送器，應變式壓力變送器等。壓力變送器根據測壓范圍可分成一般壓力變送器（0.001MPa～35MPa）和微差壓變送器（0～1.5kPa），負壓變送器三種。
3、差壓變送器的主要作用把壓力信號傳到電子設備，進而在計算機顯示壓力其原理大致是：將水壓這種壓力的力學信號轉變成電流（4-20mA）這樣的電子信號壓力和電壓或電流大小成線性關系，一般是正比關系。所以，變送器輸出的電壓或電流隨壓力增大而增大由此得出一個壓力和電壓或電流的關系式壓力變送器的被測介質的兩種壓力通入高、低兩壓力室，低壓室壓力采用大氣壓或真空，作用在δ元（即敏感元件）的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。
4、差壓變送器是由測量膜片與兩側絕緣片上的電極各組成一個電容器。當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節。
二、差壓變送器適用范圍
差壓變送器用于測量液體、氣體和蒸汽的液位、密度和壓力，然后將其轉變成4～20mA的電流信號輸出。也可以通過HART475手操器或HART375手操器相互通訊，通過它們進行設定和監控等。
三、差壓變送器設計原理
差壓變送器所測量的結果是壓強差，即△P=ρg△h。而由于油罐往往是圓柱形，其截面圓的面積S是不變的，那么，重力G=△P·S=ρg△h·S，S不變，G與△P成正比關系。即只要準確地檢測出△P值，與高度△h成反比，在溫度變化時，雖然油品體積膨脹或縮小，實際液位升高或降低，所檢測到的壓力始終是保持不變的。如果用戶需要顯示實際液位，也可以引入介質溫度補償予以解決。
