腰輪流量計主要用于對管道中液體流量進行連續或間歇測量的高精度計量?jī)x表。采用特殊工藝加工計量體,提高了流量測量精度；采用新穎的合金材料軸承,可適應含砂的原油；采用美國原裝精度修正器和大字輪計數器,計量更穩定、準確，操作方便。

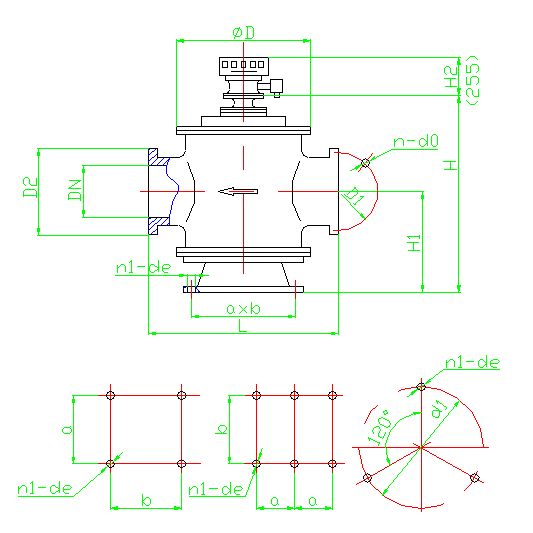

一、腰輪流量計外形與安裝尺寸
二、腰輪流量計的連接法蘭
1、公稱壓力1.6MPa的流量計,連接法蘭材質為鑄鐵HT20-40,連接法蘭符合JB78-59的規定;公稱壓力2.5MPa的材質為鑄鋼ZG230-450,連接法蘭符合JB79-59的規定。密封面型式符合JB77-59光滑式的規定。同時本廠可配套供應一對付法蘭。
2、公稱壓力4.0MPa和6.3MPa的流量計,法蘭材質為鑄鋼ZG230-450,符合JB79-59的規定,密封面型式符合JB77-59凹凸式的規定。流量計上為凹面法蘭,同時本廠可配套供應一對付法蘭。
三、腰輪流量計安裝條件與要求
1、腰輪流量計與管路的連接方式為法蘭連接;
2、安裝場地.流量計應安裝在振動盡量小的地方,室內陸室外均可,但應防雨淋,公稱通徑小于80mm的流量計,可架在管道中,亦可將底座落在水泥地基上,公稱通徑80.100,耐壓6.3MPa或公稱通徑150以上的流量 計可用地腳螺釘固定在水泥地基上;
3、流量計前必須裝過濾器。大批實踐證明,安裝良好的過濾器,是減少故障和延長應用壽命的有效途徑,建議過濾器直接與流量計相連;為便于觀察過濾器的流通能力,建議在過濾器前后裝上壓力表;
當液體中含氣量大時,應在過濾器前裝消氣器;
4、旁通管路的設置。為便于維修和清洗過濾器,且不影響生產,連續運行的系統建議設旁通管路。斷續運行的場所可以不裝旁通管路。
5、安裝方式,應裝在水平管道上。
四、腰輪流量計安裝注意事項
1、防止雜質進入流量計
大多數流量計損壞的原因。是安裝時有固體顆粒等雜質進入流量計所致.因此一定要保證安裝時無異物混入流量計;
2、管道沖洗潔凈后,再安裝流量計,特別是新鋪設的管道,可能會有大批鱗片狀的雜質或焊渣等顆粒,裝表前清洗管路,讓液體通過管道,可以沖掉管內的殘存固體異物;
3、管道內液體的活動方向,必須與流量計外殼上箭頭所指方向一致;
4、便于讀數
帶現場積算顯示的流量計,安裝時其示數窗口應朝向便于讀數的方向。如果此要求與“ 5.3C”矛盾,可將流量計密封軸(見圖7)以上的部分拆下,旋轉180度后再裝上即可;
5、吊裝
公稱通徑80以上的流量計,上蓋上有吊環螺釘,供吊裝用,小于DN80的流量計,吊裝時繩子可系于法蘭頸處,此時必須扶牢流量計,不然的話,因儀表重心較高,有可能歪倒;
6、注意不要碰碎顯示器上的玻璃;
7、安裝時要注意不要使儀表外殼承受過大外部壓力,密封用的墊圈不得凸入管道里面。
五、腰輪流量計的正確維護保養
1、表頭要有1定數量的潤滑油，潤滑油一般為硅油或砷油。
2、應按時定期巡檢，聽：運轉是否有雜音；看：表頭機械記數器有無卡阻，記錄是否連續。
3、每半年應清洗1次過濾器，過濾器是否堵塞從進出口壓力差來判斷（一般壓差超過0.07MPa應清洗）。
4、對表頭齒輪傳動部分應每年進行清洗、檢查、潤滑，并對表頭進行調校。
5、對溫度補償器準確度修正器應1年檢查1次，并對齒輪傳動部分進行清洗潤滑。
6、在腰輪流量計規定范圍內使用，不得超限；超載20%不得過30分鐘，否則會降低計量準確度。
7、勿使液體倒流，現場顯示器的指針或計數器的字輪反轉說明倒流，應詳細檢查以免事故發生。
8、過濾網應用40或60（目/英寸）不銹鋼絲網。
9、應檢查磁性密封聯軸器或機械密封聯軸器傳動和磁性情況，查磁場強度是否夠，不夠應及時更新磁鋼。
10、啟用前應首先緩慢開啟旁通閥然后打開流量計入口閥，再打開出口閥，打開出口閥同時一定要密切注視流量計指針的移動速度，正常工作后，再關閉旁通閥，如出現異常，應立即打開旁通閥，同時關閉出入口閥，進行檢查處理。
11、新安管路或檢修后，投用一天后，必須打開過濾器清除雜質。正常使用時，輕質油半年、重油3個月，必須清洗過濾器1次，嚴禁使用蒸汽吹掃流量計。
12、更換石墨軸承時，對DN50的流量計，間隙最大不超過0.1mm；對DN150的流量計，間隙最大不超過0.2mm；對上、下蓋與轉子的間隙和轉子與計量箱內腔的間隙最大值應不超過0.15mm。
13、維護保養拆卸時，對重要部件應做好標記以免裝錯。
14、裝配時應使轉子轉動靈活，間隙均勻，嚙合正確，轉子之間轉度內腔，轉子與上下蓋不要有磨擦碰撞現象
