超聲波明渠流量計安裝方法說明
發布時間：2020-09-22 10:41:23編輯：安量儀表瀏覽:
超聲波明渠流量計可直接顯示瞬時流量及累計流量，內置EEPROM數字存儲器，停電后確保數據不丟失。石油、化工部門可選配防爆型探頭，以滿足防爆區污水流量的測量要求，特別適用于含油廢水的流量測量。超聲波明渠流量計內置了多種不同算法，適合多種標準堰槽，可與各種國家標準堰或槽配套，選配通訊接口，易于同其它DCS系統連接，以實現工業的遠程監測、控制。廣泛用于各類水質排放總量的計量或監測，測量結果不受水質的影響。
一、安裝量水堰槽
在明渠上必須要有量水堰槽。
二、安裝探頭

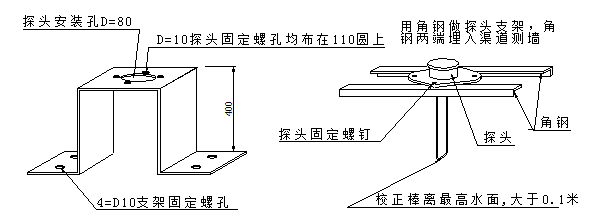

超聲波明渠流量計探頭要安在探頭支架上。產品出廠沒有配支架，需要根據現場所使用的量水槽的構造條件自行加工。探頭支架可以做成“門”字形，安裝時跨裝在渠道上。注意留出安裝探頭的孔。如果渠道測墻允許，也可以用兩根角鋼如圖九做成探頭支架。

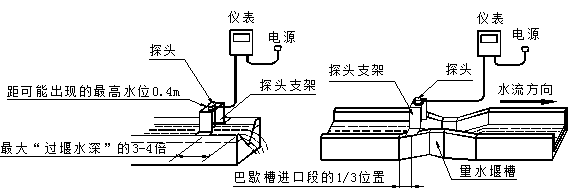

探頭在渠道上的安裝位置要符合量水堰槽的要求。一般三角堰、矩形堰要安裝在堰板上游，距離堰板相當于最大過堰水深的3～4倍（最大過堰水深是指，流量剛好等于零時液位為零，流量增到最大時對應的液位）；巴歇爾槽在進口收縮段的1/3位置。
安裝探頭時，校正棒要朝下。探頭和支架固定要牢靠，不能活動。探頭一旦活動，水位基準點就變化了，影響測量的準確度。探頭要垂直對準水面，不能歪斜。
由于探頭發出的超聲波有一定的張角。安裝探頭時，注意不要使聲波傳播的路徑上有多余反射面
三、超聲波明渠流量計的安裝
1、儀表背面有四個掛鉤。儀表出廠時，配有兩個兩端帶孔的支板。把支板釘在墻上，利用儀表背面的掛鉤掛在墻上。
2、儀表附近應安裝交流220V的三孔插座，中心孔接地。用拔插儀表上的電源插頭接斷電。
3、儀表下面有四個PG7過線孔?？梢韵騼x表內接入外徑φ4～φ6的引線。穿入導線后，要把過線孔的鎖母擰緊。不使用的過線孔，也要用一段短導線插入過線孔內，然后擰緊。不使外部氣體進入儀表內部，可以延長儀表使用壽命。
