雷達液位計日常故障問題及其處理方法
發布時間：2020-10-31 09:01:26編輯：安量儀表瀏覽:
雷達液位計以其液位測量死區小、連續測量精度高、受介質特性影響小、測量范圍大、耐高溫高壓能力強和采用非接觸式測量方式等優點，在化工行業得到廣泛的推廣和應用。由于被測對象比較復雜，受高溫高壓高腐蝕，還有泡沫、攪拌、蒸汽等諸多原因的嚴重破壞，雷達液位計頻繁出現故障，儀表維護量大，嚴重影響了生產裝置。因此，了解雷達液位計日常故障問題及其處理方法，就變得很有必要。下面安量儀表小編就為大家整理了雷達液位計的故障問題處理方法，希望能對大家有所幫助。

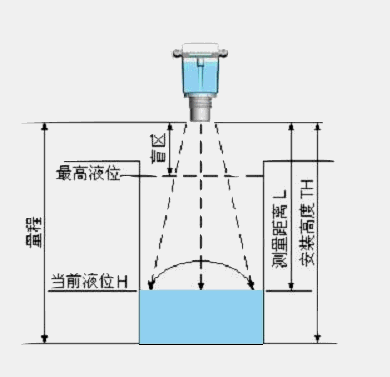

雷達液位計測量示意圖
1.測量值存在誤差
故障表現為實際液位和測量值的變化趨勢一致，但數值不相等。這是一種常見的、較單純又容易消除的故障。采用傳統的繩測法測量真實的上空距離，如果實測值與儀表顯示上空距離相一致，證明儀表本身品質沒有問題。由雷達液位計的工作原理可知，實際液位由空罐距離E 減去測量參考點到介質表面的距離D 求得，因而空罐高度必須準確無誤才能保證測量準確可靠，所以，在標定前必須實地測量，以取得非常真實的數據。如果儀表接入計較機系統，還應檢查儀表滿量程參數和計較機組態數據是否一致。
2.測量值明顯失真
故障表現為液位變化而測量值恒為常數，當儲罐排空或?qū)M時儀表保持一個明顯的假料位，也或者表現為槽罐內物料將滿時顯示彈回一個低值。造成這類故障的通常是以下原因：
(1)天線結疤。厚而濕的結疤會對微波產生強烈的反射，使儀表測量值保持一個恒定的高液位值。
(2)料排空時天線或左近的凝集物產生干擾回波。
(3)物料排空時槽罐內固定組件惹起強烈回波。針對上述情況應采取以下方法進行解決：
①)仔細清理天線和天線左近的附著物。
②激活并合理地設置“窗口抵制”距離。“窗口抑制”也稱為“近現場抑制”，此功能用以消除安裝法蘭焊縫、天線或其左近掛料對測量的影響，是優化測量的一種有效手段。它通過設定近現場抑制距離，儀表將此范圍內的回波注冊為干擾回波不進行測量。
③進行“固定組件回波抑制”。雷達液位計除了由軟件智能濾除干擾回波外，還可以通過注冊干擾波的方法進行固定組件回波抵制。
④槽內物料將滿時儀表顯示一個較低的料位，是由于液面升高槽內多重回波增加，程序處理時將一束時間行程較長的回波錯誤地識別為測量回波，從而計較出較大的上空距離。針對這種情況，應點竄近現場抑制距離，以消除多重回波的影響。
3.測量值顛簸
在槽內由于攪拌介質表面劇烈起伏，或是因為下料使得槽內臨時性干擾回波增強，從而測量值顛簸。除了改善使用參數(激活浮點平均曲線算法)，激活近現場抑制，增大輸出阻尼外，還應檢查儀表的安裝位置，或是考慮安裝更大規格的天線。
如果是卡件供電的兩線制儀表，還應檢查DCS 模擬量輸入卡件是否有足夠的帶負載能力。沉降160 槽雷達液位計曾出現被測液面平穩但測量值劇烈顛簸的故障，在進行全面檢查后確定是DCS系統的AI 卡帶負載能力不夠。將儀表由卡件通道供電改為外供電方式，測量信號經隔離器送入卡件，儀表故障消失。
4.失波
故障表現為儀表出現“失波”錯誤或死機。在對低介電常數液體進行測量時，因為液體的反射能力弱，經常會出現失波的現象，但在氧化鋁行業不存在液體反射能力弱的問題，因此失波多是由于旋渦、湍動的液面、稠而厚的泡沫使得雷達波分散或被吸收，因而回波微弱乃至沒有回波。對待這種情況，應根據容器內工藝特性設定的使用參數。采取以上措施沒有明顯效果的話，應改換安裝位置或更大尺寸的天線，以增強回波強度。使用導波管或旁通是解決失波現象頻繁的有效方法，但安裝工作量大，而且不適于易結疤料漿。
雷達液位計是當前各類液位測量儀表中適用范圍非常廣、測量非常精確、維護非常方便的一種。隨著價格的進一步降低，性價比的進步，使用將會越來越廣泛，在液位測量中發揮越來越重要的作用。優化測量，首先應從選型、安裝等根源處動手，再在使用中采取的消除干擾措施，才能非常大限度地降低儀表故障的發生機率，真正體現其可靠、高精度的特點，為生產過程控制提供精準的依據。
雷達液位計是目前各類液位測量儀表中適用范圍最廣、測量最精確、維護最方便的一種。隨著價格的進一步降低，性價比的提高，應用將會越來越廣泛，在液位測量中發揮越來越重要的作用。優化測量，首先應從選型、安裝等根源處著手，再在使用中采取最佳的消除干擾措施，才能最大限度地降低儀表故障的發生機率，真正體現其可靠、高精度的特點，為生產過程控制提供精準的依據。
