插入式渦街流量計在大口徑管道上應用及安裝
發布時間：2020-11-11 08:54:20編輯：安量儀表瀏覽:
用于大口徑管道上的測量污水和清水等液體流量的流量儀表很多，但仍然各有短長。在測量中，有的測流儀表因可動部件被雜物纏繞，導致其精度下降，甚至不能使用；有的由于儀表內部某種使用元件被雜物覆蓋，影響正常發訊，有的由于結垢影響使用，同時大管道的流量計過于笨重，安裝運輸極為不便，而且價格昂貴，耗能嚴重等，同時，還有一部分測流儀表用戶不易掌握使用和維修技術，難以推廣。AL-LUGB插入式渦街流量計較好地解決了這些問題。插入式渦街流量計可廣泛的適用于各種行業大口徑氣體、液體、蒸汽流量計量，也可測量含有微小顆粒、雜質的混濁液體，并可作為流量變送器用于自動控制系統中。

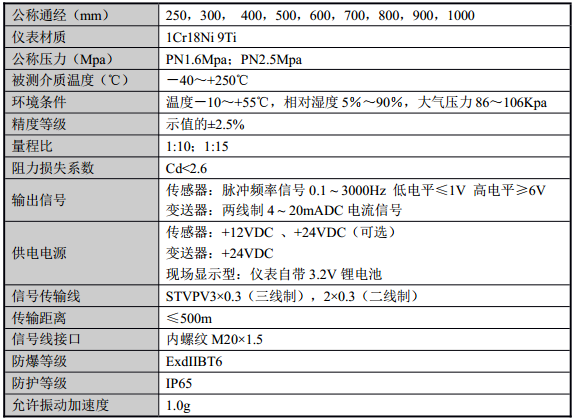

一、插入式渦街流量計主要技術參數
插入式渦街流量計主要用于工業管道中大口徑氣體、液體、蒸汽介質的流量測量，為了確保其測量的準確性，安裝時注意以下幾點：
二、插入式渦街流量計安裝注意要點
1、在需要安裝插入式渦街流量計的管道正上方的水平管道上面必須割開一個直徑為100的圓孔，去掉周邊的毛刺，焊渣。
2、將配套的一端，就是帶有法蘭的短管放在孔的上面，要保持短管與管道的垂直，必須焊接牢固。
3、保證介質流動方向與流向指示桿一致，嚴禁扳動流向指示桿。
4、保證流量計前有大于15D的范圍，后面要保證有5D的直管段。
5、完成以上步驟之后在圓孔處放上墊片，然后把插入式渦街流量計插入，法蘭連接著，如果有球閥的話，要先把球閥放在短管上連接好再打開球閥，然后再運行流量計。
6、直管段的內徑盡可能與傳感器通徑一致，若不能一致，應采用比傳感器通徑略大的管道。
7、被測介質含有較多雜質時，應在插入式渦街流量計傳感器上游直管段要求的長度以外加裝過濾器。
