熱式氣體質量流量計安裝步驟及要求
發布時間：2020-11-14 09:04:32編輯：安量儀表瀏覽:
熱式氣體質量流量計是利用熱傳導原理測量流體流量的儀表。熱式氣體質量流量計采用恒溫差法對氣體質量流量進行準確測量。具有體積小、數字化程度高、安裝方便、測量準確等優點。正確的選擇安裝點和正確安裝熱式氣體質量流量計都短長常重要的環節，若在安裝環節失誤，輕者影響測量準確度，重者會影響流量計的應用壽命，甚至?xí)p壞流量計。
一、熱式氣體質量流量計安裝步驟及注意事項
1、流量計無論垂直安裝還是水平安裝，均應保持流量計處于水平狀況。
2、在不允許意外停氣或意外停氣必然造成重大不可換回?fù)p失的場所，必須設置旁路。
3、流量計附近應確認無強磁場，強電場和強烈機械振動。
4、流量計的靜電接地應可靠，但不可與強電接地共用。
5、如果儀表安裝在室外，應加儀表遮陽罩，避免日曬，雨淋。
6、禁止在爆炸環境里進行焊接操作。
7、四周環境應確認對鋁合金無腐蝕作用。
8、確保氣體流動方向和流量計上的箭頭方向一致。
9、流量計的前面非常少要有10D的直管段，后方非常少要有5D（D為管徑）的直管段。
10、對焊接有特殊要求的環境應按照相關要求進行操作。
11、禁止將流量計安裝在管路中的低位點上，否則容易聚集水和其它雜質。
二、熱式氣體質量流量計安裝要求
1、選擇安裝點
選擇水平直管段安裝，安裝點的直管段要求為：安裝點上游的節流元件距安裝點必須大于10倍管道直徑，安裝點下流的節流元件距安裝點必須大于5倍管道直徑，在有條件的情況下建議盡量使前后直管段非常長。
2、安裝底座
禁止在爆炸環境進行焊接操作。
對焊接有特殊要求的環境應按照相關要求進行操作。

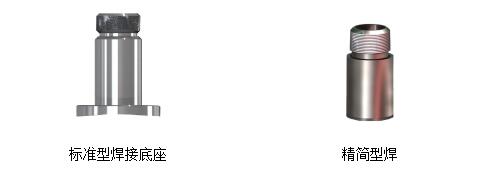

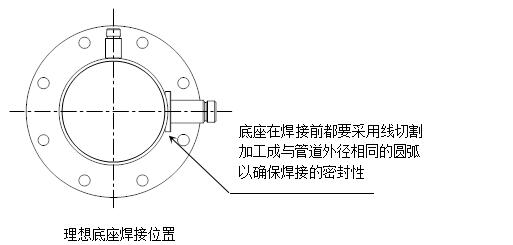

底座根據安裝方式不同，分為焊接和卡接兩種。安裝時應使底座位于管道截面方向的頂點，并使底座通孔的軸心垂直于管道軸心。焊接型底座安裝完成效果圖（焊接位置已做防銹處分）。

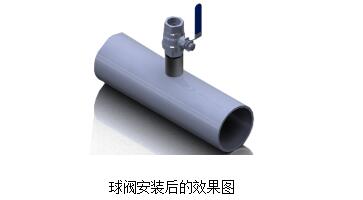

3、安裝球閥
將不銹鋼專用閥門與底座緊固。在壓接接觸面應用密封墊（介質溫度在100℃以下應用尼龍材質，100℃以上應用銅材質）。
4、打孔
打孔之前要仔細確認現場環境，確保操作的安全。
打孔完成后要及時關閉閥門，避免漏氣。
在允許在線打孔安裝的場所，用專用開孔工具，可以實現在線不停產開孔安裝，專用工具的應用方法參見相關說明。停產打孔時，可采用多種方法打孔，要保證孔的軸心與底座的孔軸心同心。若用氣割方式開孔，應把打孔操作安排在底座焊接之前。
