外夾式超聲波量計特點與四種安裝方法
發布時間：2020-11-25 08:45:42編輯：安量儀表瀏覽:
一、外夾式超聲波流量計概述
外夾式超聲波流量計采用的是先進的數字相關技術及智能化的自適應的超聲波發射與接收技術，使得本產品的測量穩定性非常地突出，與市場上同類型產品相比較有相當明顯的優勢。值得關注的是本產品使用了聲聚焦技術，產品在連續測量時，在信號接收與品質上得到顯著的增強，是用戶在進行管道流量測量時優先考慮的一款好產品。外夾式超聲波流量計的安裝方式非常的簡單，不需要破管、不需要停水，就可以讓用戶達到輕松靈活的管道流量測量。同時產品還可以配備性的安裝夾具，日常幾乎零維護，就可以長期提供可信、無飄移的流量測量。
二、外夾式超聲波流量計特點
1、正、負流量測量、累積流量顯示；
2、分時段流量統計；
3、無故障工作時間60000小時測試；
4、鍵盤按鍵壽命大于25萬次；
三、外夾式超聲波流量計四種安裝方法
1、V法安裝
一般情況下，外夾式超聲波流量計采用V法是比較標準的安裝方法，使用方便，測量準確，安裝時兩傳感器水平對齊，其中心線與管道軸線水平即可，可測管徑范圍為DN15mm-DN400mm。

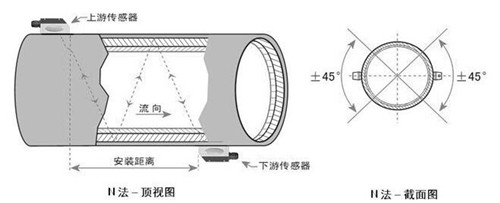

2、N法安裝
N法安裝的特點是通過延長超聲波傳輸距離來提高測量精度。使用N法安裝時，超聲波束在管道中反射兩次穿過流體三次（稱為三聲程），適于測量小管徑管道。

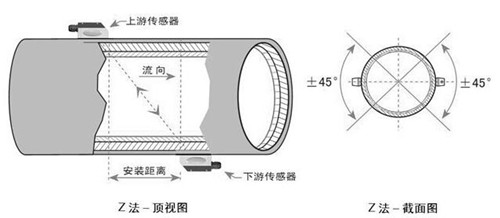

3、Z法安裝
當管道很粗或由于液體中存在懸浮物、管內壁結垢太厚或襯里太厚等原因，造成V法安裝信號弱，機器不能正常工作時，就需要選用Z法安裝。Z法的特點是超聲波在管道中直接傳輸，沒有反射（稱為單聲程），信號衰耗小。Z法安裝可測管徑范圍為100mm至6000mm?，F場實際安裝時，建議200mm以上的管道都要選用Z法安裝。

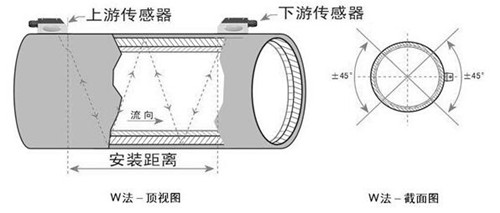

4、W法安裝
同N法安裝一樣，W法安裝也通過延長超聲波傳輸距離的辦法來提高小管徑測量精度。W法安裝適于測量50mm以下的小管。使用W法安裝時，超聲波束在管內反射三次，穿過流體四次（稱為四聲程）。
