外夾式超聲波流量計測量點選擇及傳感器安裝
發布時間：2020-12-17 08:36:56編輯：安量?jī)x表瀏覽:
外夾式超聲波流量計具有準確、穩定、操作簡便等特點在市場上廣受好評，外夾式超聲波流量計是一款應用廣泛、通用經濟型、外夾式、時差法超聲波流量計。它具有非常簡單的安裝方式，無需破管、無需停水，使客戶輕松實現靈活的管道流量測量。產品還可以配備永久安裝夾具，無需日常維護，長期提供可信、無飄移的測量。它采用了最先進的數字相關技術和智能自適應聲波技術，使它的測量穩定性更加突出。
一、外夾式超聲波流量計特點
1、正、負流量測量，累積流量。
2、分時段流量統計。
3、無故障工作時間50000小時測試。
4、鍵盤按鍵壽命大于20萬次。
二、外夾式超聲波流量計流量測量點選擇
外夾式超聲波流量計在所有流量表的安裝中是最簡單便捷的。只要選擇一個合適的測量點、把測量點處的管 道參數輸入到流量表中，把傳感器安裝在管道上即可進行測量。 選擇測量點時要求選擇流體流場分布均勻的管段部分，以保證測量精度。安裝時，應遵循以下原則：
1、選擇充滿流體的管段，如管路的垂直部分（流體最好向上流動）或充滿流體的水平管段。
2、在水平管段上，傳感器應安裝在管的9點、3 點鐘位置，應避開6點、12點的位置，以免管道底部沉淀物或管道上部的氣泡、氣穴引起信號的衰減。

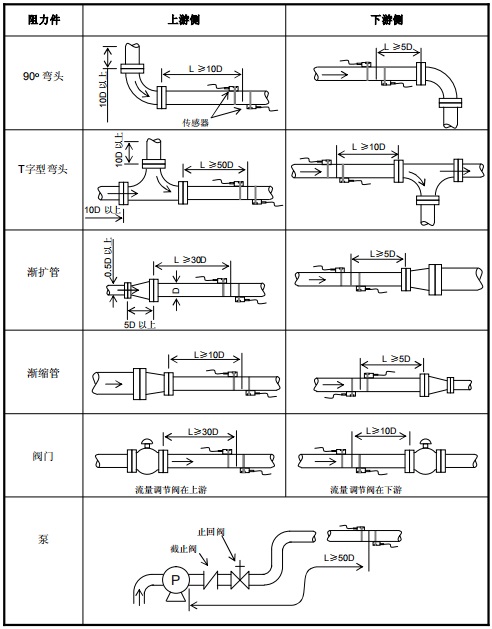

3、測量點要選擇距上游10倍直徑（10D）、下游5倍直徑（5D）以內的均勻直管段，該范圍內沒有任何閥門、彎頭、變徑等干擾流場的裝置。直管段長度推薦采用下表所示的數值。
4、充分考慮管內壁結垢狀況，盡量選擇無結垢的管段進行測量，不能完全滿足時，需把結垢考慮為襯里以求得到較好的測量精度。
5、要保證測量點處的溫度在可工作范圍以內。
6、選擇管材均勻致密，易于超聲波傳輸?shù)墓芏巍?br />
三、外夾式超聲波流量計流量傳感器安裝
在安裝外夾式流量傳感器之前，須把管道外表面欲安裝的區域清理干凈，除去銹跡、油漆，選擇出管 材致密部分進行傳感器安裝。在傳感器的中心部分和管壁涂上足夠的耦合劑，將耦合劑進行擠壓，保證傳感器和管壁之間無氣泡存在，然后把外夾式傳感器緊貼在管壁上捆綁好。 兩個傳感器應安裝在管道管軸的水平方向上。兩個傳感器的安裝方向應為同向平行 在安裝過程中，千萬注意在傳感器和管壁之間不應有氣泡或沙礫。對水平管，傳感器應安裝在管道界面的 水平軸上（3點或9點鐘的位置），以防管內上部可能存在氣泡。如果受安裝地點空間的限制而不能水平對稱安裝傳感器，可在保證管內始終充滿液體（管內上部無氣泡）的條件下，垂直或有傾角地安裝探頭。
1、安裝間距 外夾式超聲波流量計安裝間距是指兩只傳感器相對的兩個端面之間的距離。在輸入了所需的參數以后，查看顯示窗口25所顯示的數字，并使傳感器的間距符合25號窗口的數據。
2、安裝類型 外夾式超聲波流量計安裝方式共有三種。這三種方式分別稱為V法、Z法和N法。 一般在小管徑100～300mm（4＂~12＂）時可先選用V 法；V法測不到信號或信號質量差時則選用Z法；管徑在 300mm（12＂）以上或測量鑄鐵管時應優先選用Z法。 N法是較少使用的方法，適合管徑在 50mm（2＂）以下管道。
3、V法安裝在一般情況下是標準的安裝方法，使用方便，測量準確?？蓽y(cè)管徑范圍為25mm（1＂）至大約400mm（16＂）。安裝流量傳感器時，注意兩傳感器水平對齊，其中心線與管道軸線水平一致。
