中圓圖記錄儀安裝和接線注意事項
發布時間：2020-12-23 09:03:51編輯：安量儀表瀏覽:
AL-XWG系列數顯中圓圖記錄儀是一種中等尺寸的弧線電機式記錄儀表，具有體積小，重量輕，能可靠，刻度清晰，該產品采用模塊化設計，導電塑料電位器反饋，精密磁電機驅動記錄機構；數碼顯示、園圖記錄；結構合理，精度高，穩定可靠。產品采用高新光電集成電路技術，來控制報警系統，具有獨立報警、報警精度高、儀表重量輕等諸多特點、優點。那么中圖記錄儀應當如何正確安裝及使用呢，下面安量儀表小編為大家簡單介紹中圓圖記錄儀安裝和接線注意事項，希望對大家有所幫助
一、中圓圖記錄儀安裝環境
中圓圖記錄儀應避免在以下場所安裝或使用：
1、高溫（＞500C）或高濕（＞80%RH）環境；
2、有腐蝕性氣體的環境；
3、靠近強振動源的場所；
4、靠近強電場或強磁場，如電弧爐、電力變壓器、變頻器等；
5、灰塵過多。

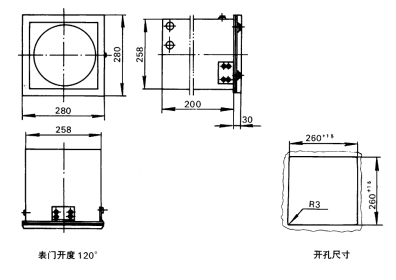

二、中圓圖記錄儀安裝
中圓圖記錄儀屬于精密儀器，安裝地點建議應具有良好的使用環境、光線亮點、清潔的環境，符合儀表技術條件的溫度和濕度。應該安裝在機械震動小、腐蝕氣體少的場所。安裝儀表的附近不應有產生強磁場的設備。
三、中圓圖記錄儀接線應注意事項
1、儀表外接線端子板在儀表后部外側，根據被安裝儀表的型號、分度號，參照本分析書的要求按儀表殼體上的接線圖接線，不行接錯。
2、儀表及儀表的輸入端連線應盡可能地遠離火花發生區等強干擾源；不能把儀表的輸入端連線、電源線、繼電器控制線和其他電流導線捆扎或絞在一起，也不要放在同一跟金屬管內。
3、為了確保系統的可靠運行，建議輸出接點用作控制時，采用下限常開觸點；輸出接點用作報警時，采用上限常開觸點。
4、熱電阻傳感器與儀表之間的連線采用三線制，不能以兩線代替，否則會產生附加誤差。
5、記錄儀信號輸入線必須正確連接，熱電偶到儀表之間的連接必須用與其分度號響應的補償導線，補償導線與熱電偶的極性必須一致。
6、接地線應與傳感器外殼處于同一大地而可靠接地，或接儀表屏的外殼，切不行以電網的中線N代替。
7、當負載電流大于儀表繼電器觸點的額定容量時，必須加接接觸器或中間繼電器；為了防止因被控交流接觸器線圈短路而燒毀儀表繼電器，建議選用優質交流接觸器；為了有益于系統的永遠安全地運行，建議在交流接觸器線圈兩端并聯一個0.1μF/1000V的滅弧電容。
