插入式渦街流量計安裝具體步驟
發布時間：2021-01-07 10:19:14編輯：安量?jī)x表瀏覽:
插入式渦街流量計主要用于各種行業工業管道中大口徑氣體、液體、蒸汽介質流體的流量測量, 插入式渦街流量計特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小，儀表參數能長期穩定。下面安量?jī)x表小編就該流量計安裝步驟作詳細介紹，希望對大家有所幫助。

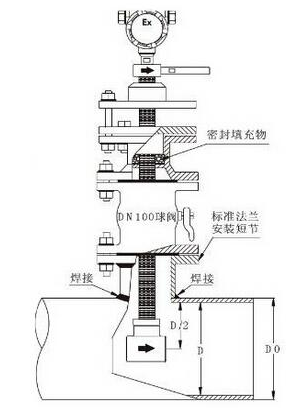

1、在管道上用氣焊開一個略小于φ100mm的圓孔，并把圓孔周圍毛刺清除干凈，以保證測頭旋轉流利；
2、將球閥及傳感器安裝在焊接好的發蘭上；
3、在管道圓孔處焊上廠家提供的法蘭，要求法蘭軸線與管道軸線垂直；
4、均勻擰緊壓蓋上的螺絲。(注：壓蓋的松緊程度決定儀表的密封程度和絲杠能否旋動)；
5、調節絲杠，使插入深度符合要求（保證測頭中心軸線和管道中心軸線重合），流體流向必須與方向標上的指示箭頭保持一致；
6、檢查各環節是否完成好，慢慢打開閥門觀察是否有泄漏（需特別注意人身安全）若有泄露請重復步驟5、6。
