熱式氣體質量流量計安裝要求及注意事項
發布時間：2021-01-16 10:08:35編輯：安量?jī)x表瀏覽:
熱式氣體質量流量計是基于熱擴散原理而設計的，該儀表采用恒溫差法對氣體進行準確測量。具有體積小、數字化程度高、安裝方便，測量準確等優點。廣泛應用于各種工業場合。為保證儀表的測量準確度以及正常穩定的運行，正確的安裝儀表是其中必不可少的一環，對于熱式氣體質量流量計來說，如何正確的安裝呢？下面安量?jī)x表小編說明幾點熱式氣體質量流量計安裝要求及注意事項。
一、熱式氣體質量流量計安裝管道要求
若干擾源（如：管彎曲處、漸縮管、閥、T形管等）處于熱式儀表的進氣管道處，請務必采取措施以最大限度地降低其對測量性能的影響。若測量空間足夠大，應盡可能擴大直管段長度。不考慮其它因素影響時，傳感器的最小推薦直管段長度為：前直管段：最小為20DN，后直管段：最小為5DN。
二、熱式氣體質量流量計安裝管道要求安裝注意事項
首先是安裝地點的選擇，如果熱式氣體質量流量計需要安裝在室外，應加儀表遮陽罩，避免日曬、雨淋。禁止安裝在強烈震動的場合。禁止暴露在含有大量腐蝕性氣體的環境。不要和變頻器、電焊機等污染電源的設備共用電源，必要時，為轉換器加裝凈化電源。

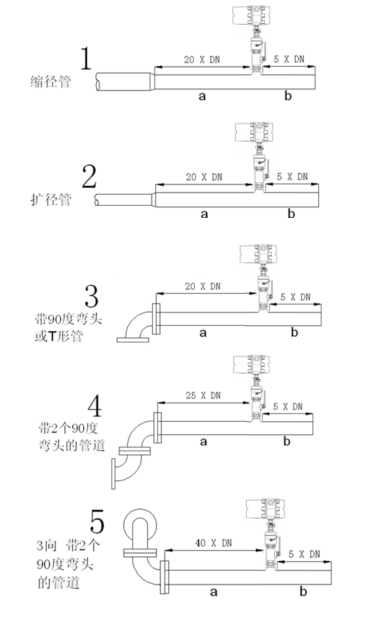

其次是安裝位置和管道的要求，安裝儀表時應遠離彎頭，障礙物，變徑，閥門，以保證有一個穩定的流場，另外要求有一個較長的上限直管道，安裝在水平管、有彎管的管道時，前直管道長大于10D，后直管段長大于5D。遇到擴頭管段時，前直管道長大于15D，后直管段長大于5D。若安裝位置位于閥門下游或者有收縮管時，前直管道長大于20D，后直管段長大于5D。安裝在泵的下游時，前直管道長大于30D，后直管段長大于5D。如果現場滿足不了直管段要求時，可以串接氣體整流器，以便大幅度降低對直管段要求。
底座根據安裝方式不同，分為標準型和精簡型，安裝時應使底座位于管道截面方向的最頂端，并使底座通孔的軸心垂直管道軸心。理想的底座焊接位置和焊接工藝。最關鍵的是，要多學習，掌握測量原理和產品的性能，和產品廠家業務人員多做深入交流。正確選擇符合自己要求的熱式氣體質量流量計產品。
