浮標液位計四種安裝方法
發布時間：2021-02-24 08:42:46編輯：安量儀表瀏覽:

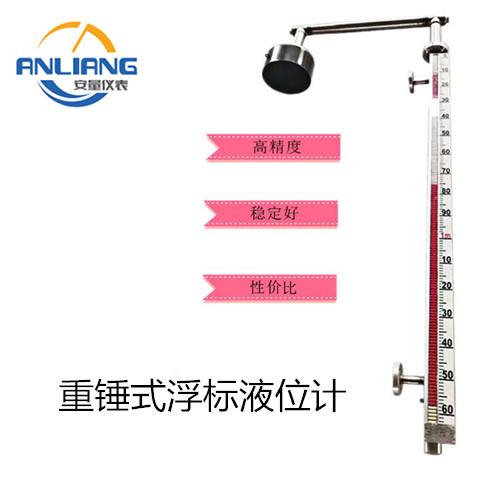

浮標液位計以浮標為測量元件，液位變化時，浮標隨之上下浮動，通過與浮標軟連接的牽引索帶動主體立管內的重錘（內含磁鋼）做反向同步移動，利用磁鋼與磁翻板的磁耦合作用，驅使磁翻板翻轉180°，顯示器頂端為液位下限（既零位）底端為液位上限（既滿量程）液位上升時，顯示器以紅色指示液位高度，紅色下部為白色，顯示無液部分（即液紅氣白）。隨著液位的不斷上升，紅色不斷增加由上下移，白色不斷下移減少，從而顯示器以紅色連續的支出液位的高度。今天安量儀表小編給大家介紹浮標液位計的四種安裝方法
一、浮標液位計導向鋼絲下支承焊接安裝
在容器底部按照液位計浮標運動方向要求確定位置，焊接或鉚接好固定導向鋼絲下支承。
二、浮標液位計標尺安裝
1、標尺的連結部分應做到平直、光滑、不應有凹凸現象，以免影響重錘指針的正常運行，或引起測量的誤差。
2、標尺應與貯罐內液面相垂直，不應有傾斜現象， 標尺安裝的垂直度不能大于5°，以免造成重錘指針卡死，使測量失敗。
3、在焊接標尺腳架時，應盡量做到安裝表面在同一平面上，安裝孔在同上直線上，即做到確保標尺的刻度面及重錘指針兩側導向均要平直稱為直線，使重錘指針在標尺上靈活升降。
三、浮標液位計導向鋼絲安裝
1、用力使鋼絲拉直，并固定在下支承上，注意不要使鋼絲有彎曲或打結現象，以免影響浮標上下移動。
2、兩根導向鋼絲要垂直地面，而且相互平行，保證兩者之間距離為300mm
3、導向鋼絲通過浮標的導向耳勾，后穿入吊勾螺釘，把鋼絲的終端固定并用導線夾頭夾緊，并旋緊吊勾螺母，使其處于緊張狀況，再將上螺母拼緊，以防松動，然后蓋好封蓋。
四、浮標連接鋼絲及重錘指針安裝
浮標與連接鋼絲的一端用導線夾頭夾緊固定，然后將連接鋼絲的另一端裝進事先安裝好的兩個導向滑輪盒內，并和重錘指針相連接，用導線夾頭夾緊固定，最后調整各導向滑輪支架，使連接鋼絲與水平垂直，使浮標在導向鋼絲上活動靈活，有輕滑感、無卡死、扭曲、打結、打卷或損傷等現象。
