渦街流量計因其無可動部件，結構牢固簡單，不易堵，不易卡，不易結垢，耐高溫和高壓，廣泛用于測量蒸汽、氣體、液體的流量，是應用廣泛的流量計之一，為了長期保證渦街流量計的測量精度，正確安裝渦街流量計是重要基礎。接下來安量儀表小編跟大家詳細解說，如何正確安裝渦街流量計及其注意事項。
一、渦街流量計安裝地點的選擇
1、環境溫度：渦街流量計的工作環境溫度不低于-40℃,不高于+55℃,如受到生產設備的熱幅射時應采取隔熱和通風措施。
2、渦街流量計安裝地點周圍應有充裕的空間，安裝在高處的渦街流量計應盡量有工作平臺，以便于安裝和維修。
3、機械震動和沖擊：渦街流量計的結構是堅固的，不會因震動而損傷,但振動會產生干擾信號，若管道上的震動和沖擊強烈，而介質流速又低，則可能導致干擾信號大于流量信號，造成示值誤差。因此渦街流量計應當盡可能安裝在振動和沖擊小的場所。安裝位置在5～20HZ的振動頻率下，要求振動加速度不大于1g，否則應采取減振措施。
4、環境空氣：避免將渦街流量計安裝在含腐蝕性氣體的環境中，如只能安裝在含腐蝕性氣體的環境中，則需提供充分的排風措施。
5、渦街流量計最好安裝在室內，必須安裝在室外時，應有防曬和防潮措施。
6、渦街流量計安裝地點應遠離大功率電機、變頻器、大功率變壓器和無線電收發機。否則，有可能造成儀表不能正常工作。
二、渦街流量計對安裝管道的要求

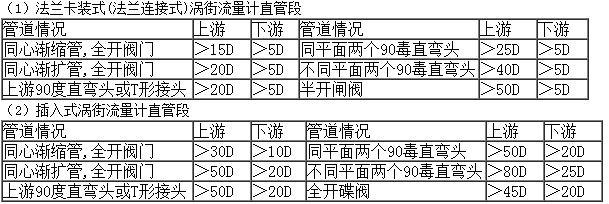

1、渦街流量計上游側和下游側必須要有足夠長的同徑直管段。長度應符合下表的要求。
2、渦街流量計可垂直、水平或其它任何角度進行安裝,將流量計安裝在垂直或傾斜管道上時，流體流向應是自下而上的。
3、在規定的直管段長度內，管道入流段與出流段目測應是平直的。為保證被測介質滿管，渦街流量計應盡量避免安裝在調節閥、半開閘閥的下游。一般情況下不在擴大管后安裝流量變送器。
4、需要在渦街流量計附近裝設取壓或測溫點時,取壓點應在流量計后3Ｄ以外，測溫點應在流量計5D以外。
5、為方便檢修渦街流量計，強烈建議安裝旁通管。在需清洗的管道上或所安裝流量計的管道不能斷流的情況下，就必須安裝旁通管道。
三、渦街流量計的安裝注意事項
1、被測介質流向必須與渦街流量計上的流向箭頭標志一致。
2、安裝卡裝式渦街流量計時，可通過專用凹面法蘭的凹面保證管道和流量計流通本體同心。并注意密封墊不能深入管中。
3、流量計的安裝必須按要求進行,避免因安裝不當對儀表造成損傷,以及影響計量精度.
4、流量計應盡量避免安裝在架空較長的管道上,由于管道的下垂容易造成流量計與法蘭間的密封泄漏.若必須安裝時，須在流量計的上下游2D處分別設置管道支撐點。
以上就是關于渦街流量安裝步驟及注意事項，正確的安裝能有效的保證渦街流量計的測量精度，如果您想進一步了解更多關于渦街流量計的選型，安裝、故障處理等問題，請關注我們的文章更新或者咨詢我們的工程師。
