電磁流量計與管道連接方法和要求
發布時間：2021-06-02 08:16:17編輯：安量?jī)x表瀏覽:
電磁流量計與金屬管道或非金屬管道一般通過法蘭連接，并進行良好接地，保證電磁流量計的穩定性和準確性。安量?jī)x表小編重點介紹電磁流量計與管道連接方法和接地要求。
一、電磁流量計入口和出口直管段要求
由于雙彎頭、切向流入口或半開閘閥后面，會產生大量旋渦而干擾流量計的正常測量，所以流量計上、下油應有足夠長的直管段，以保證測量精度，上游直管段為5DN，下游直管段為2DN。建議流量調節閥安裝在傳感器下游。
二、電磁流量計在塑料管道上的安裝

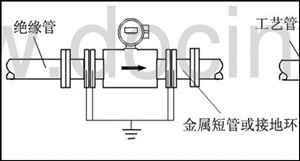

對于塑料或絕緣管線，流體的接地是通過安裝接地環或接地電極來實現的。如果管首中存在雜散電勢，建議在傳感器的兩端均安裝接地環或接地電極。
三、電磁流量計在大口徑管道上的安裝
在大口徑上管道上，傳感器可通過標準收縮管來代替前、后直管段而方便地安裝。
四、電磁流量計安裝在金屬管道上

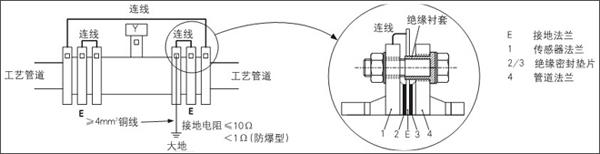

電磁流量計安裝在金屬管道（具有陰極保護的金屬管道除外）上時不用接地環法蘭（接地環），但傳感器安裝在具有陰極保護的金屬官道上時需要選配耐介質腐蝕的接地法蘭（接地環），但接地方法均不相同：

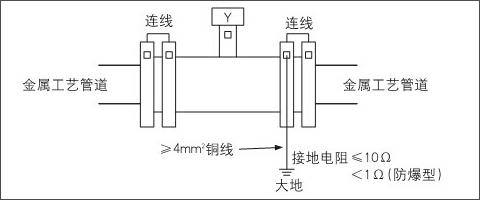

1、電磁流量計安裝在普通金屬管道上，安裝時用≥4mm2銅線將金屬管道與電磁流量計相連接，接地線從電磁流量計法蘭上接入接地網。

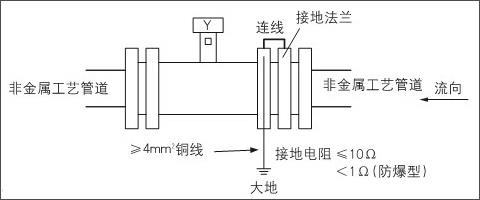

2、電磁流量計安裝在具有陰極保護的金屬管道上，安裝時用≥6mm2銅線將管道與管道相連接，用≥4mm2銅線將接地法蘭（接地環）與電磁流量計相連接，接地線從電磁流量計法蘭上接入接地網。

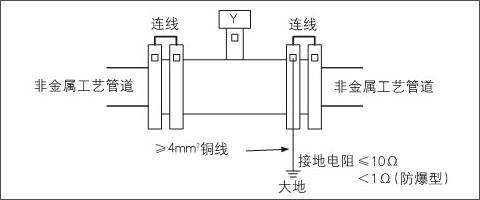

五、電磁流量計安裝在非金屬管道上環，用≥4mm2銅線將接地法蘭（接地環）與電磁流量計相連接，接地線從電磁流量計法蘭上接入接電磁流量計安裝在非金屬管道上的接地方法
電磁流量計接地電阻要求 常阻≤10Ω，防爆型電磁流量計要求接地網接地電阻＜10Ω；接地線選用≥4mm2銅線；接地網最好是獨
