旋進旋渦流量計外形尺寸及安裝注意事項
發布時間：2021-06-16 08:52:07編輯：安量儀表瀏覽:
旋進旋渦流量計無機械可動部件，體積小，耐腐蝕，性能穩定;可直接顯示介質的工作壓力、溫度、流量以及標準狀態下的氣量;量程范圍寬，計量誤差小等優點，是石油、化工、電力、冶金等行業用于氣體計量的理想儀表。

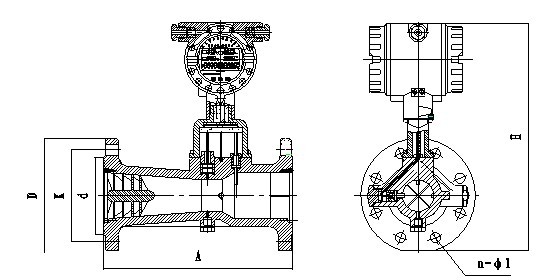

一、旋進旋渦流量計外形尺寸
旋進旋渦流量計采用法蘭連接方式，法蘭尺寸執行GB/T9112～9113-2000標準。

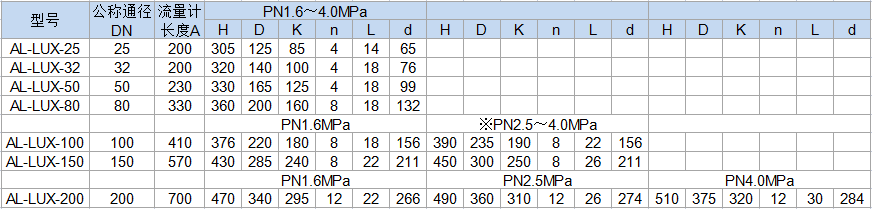

二、旋進旋渦流量計安裝尺寸
三、旋進旋渦流量計安裝要求
1、旋進旋渦流量計選型要合理
切勿使實際最小流量QVmin低于所選通徑流量計流量范圍下限。
2、安裝正確
旋進旋渦流量計上游的應有至少10D長度的計量直管段。直管段內壁應光滑、更不能有臺階，磨平連接法蘭的焊縫，法蘭墊片不能突入管道內。
更不能把流量計的安裝方向裝反了。試驗證明：一切不合理的安裝，都將導致流量計計量值偏低。
3、遠離震蕩源，或在流量計上、下游安裝支墩，以避免管線震動的影響。避免強磁場對流量計芯片的干擾。
4、氣質相對干凈，尤其不能出現液氣兩相流;氣質較臟時，應即時清洗流量計。
5、減少氣流脈動的影響，可在流量計前安裝緩沖罐，或者加長流量計上游的計量直管段長度。
6、及時對流量計進行計量檢定，確保量值準確可靠。
