電磁流量計選用及安裝使用要求
發布時間：2020-07-20 15:46:02編輯：安量儀表瀏覽:
電磁流量計的計量實踐中，有些單位的計量人員不注重其選擇與安裝使用要求，往往達不到計量的預期目的。在此安量儀表小編就電磁流量計的選擇與安裝要求做一探討，希望給廣大用戶及網友提供一點參考及幫助。
一、首要明確本單位的計量需求
應明確的計量需求有若干，主要有：測量介質，流量m3/h（最小、工作點、最大），介質溫度℃，介質壓力MPa，安裝形式（管道式或插入式）等。
二、選用電磁流量計的前提條件
1、被測介質必須是導電性的液體（即要求被測的流體具有最低限度的電導率）。
2、被測介質不應含有較多的鐵磁性介質或大量氣泡。
三、電磁流量計對外部環境的要求
1、流量計應避免安裝在溫度變化很大或受到設備高溫輻射的場所，若必須安裝時須有隔熱、通風的措施。
2、流量計最好安裝在室內，若必須安裝于室外，應避免雨水淋澆，積水受淹及太陽曝曬，須有防潮和防曬措施。
3、流量計應避免安裝在含有腐蝕性氣體的環境中，必須安裝時，須有通風措施。
4、為了安裝、維護、保養方便，在流量計周圍需有充裕的安裝空間。
5、電磁流量計安裝場所應避免有強磁場及強振動源，如管道振動大，在流量計兩邊應有固定管道的支座。
四、電磁流量計對直管段的要求

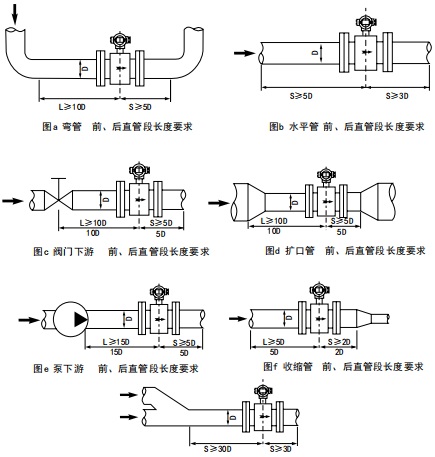

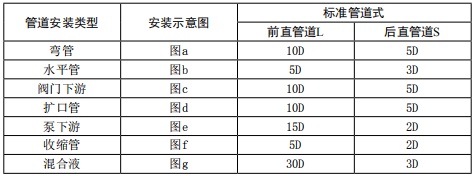

為了改善渦流與流場畸變的影響，流量計安裝的前、后直管段長度有一定要求，否則會影響測量精度(也可安裝整流器，盡量避免在靠近調節閥和半開閥門之后安裝)。
五、電磁流量計對工藝管的要求
電磁流量計對安裝點的上、下游工藝管有一定的要求，否則影響測量精度。
1、上、下游工藝管的內徑與傳感器的內徑相同，并應滿足：0.98DN≤D≤1.05DN(式中DN：傳感器內徑，D：工藝管內徑)
2、工藝管與傳感器必須同心，同軸偏差應不大于0.05DN。

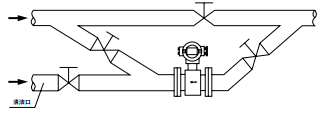

3、為了方便檢修流量計，最好為流量安裝旁通管，另外，對重污染流體及流量計需清洗而流體不能停止的，必須安裝旁通管。流量計在管線上的安裝要求

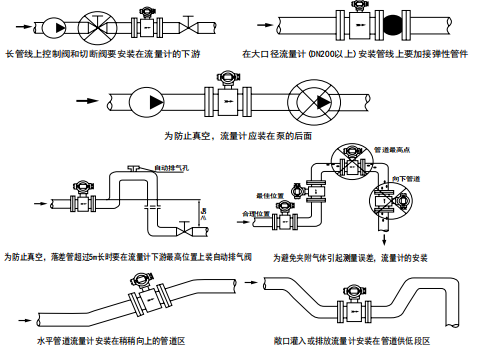

六、電磁流量計在管線上的安裝要求
