電磁流量計主要用來測量流動性較好的導電介質流量，一般用于智能化、自動化工程的好幫手，下面安量?jī)x表小編就來跟大家介紹一下電磁流量計的管路設計和安裝要求，用較簡單的幾張圖片簡單說明電磁流量計是如何安裝的。
一、電磁流量計管路設計
1、位置
①流量計應安裝在干燥通風之處，通常應避免安裝在易積水的地方。
②流量計應避免安裝在溫度變化很大的場所和受到設備的高溫輻射，若必須安裝時，須有隔熱、通風的措施。
③流量計應盡量避免日曬雨淋，露天安裝時，應有遮擋雨水和防曬設施。環境溫度在－20℃～ +60℃之間。
④流量計安裝場所盡可能避免強烈震動，如管道振動大，在電磁流量計兩邊應有固定管道的支架。
⑤流量計應避免安裝在含有腐蝕性氣體的環境中，必須安裝時，須有通風及防腐措施。
⑥具有IP68(水下3米)防護等級的電磁流量計的傳感器部分可以放置在水中；防護等級為IP65的電磁流量計不可浸入水中。
2、避免磁場干擾
電磁流量計不要安裝在容易引起電磁干擾的電動機、變壓器或其它動力電源附近。電磁流量計不要安裝在變頻器附近或從變頻器配電柜取電，避免干擾。
3、直管段長度

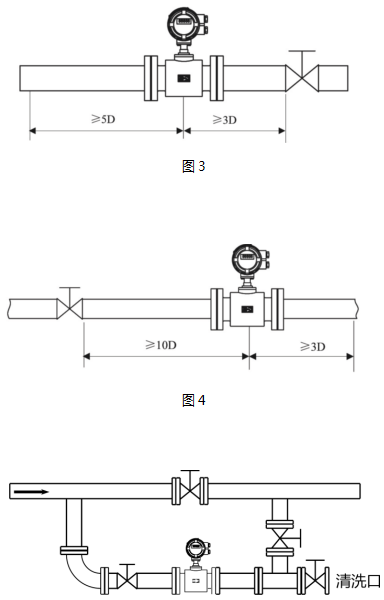

為確保流量計的測量精度，建議應保證傳感器上游直管段長度至少應為5倍管徑(5D)，下游直管段長度至少應為3倍管徑(3D)。(見圖3、圖4)
4、維修空間
為了安裝、維護、保養方便，在電磁流量計周圍需有充裕的安裝空間。
5、對工藝上不允許流量中斷的管道
在安裝電磁流量計時應加設旁路通管和清洗口，如圖5所示，這種裝置可在流量計退出使用的情況下，保證設備系統連續工作。

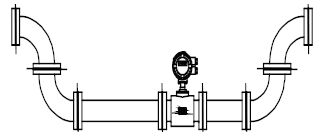

6、電磁流量計的支撐
二、電磁流量計安裝要求
1、流向
電磁流量計可自動檢測正反流向，傳感器殼體上的流向箭頭為制造商規定的正流向。用戶在安裝儀表時，應使該流向箭頭同現場工藝流向保持一致。
2、安裝方向、傳感器電極的安裝方位
傳感器可以水平、垂直安裝。傳感器在水平安裝時應使電極處于水平位置，這樣，一旦介質中含有氣泡或者沉淀物質時，氣泡不會吸附在電極附近，造成轉換器信號端開路，沉淀物質也不會覆蓋電極，造成零漂等現象。
3、液體應始終充滿管道
管路結構應保證電磁流量計測量管中始終充滿液體。
對于含有固體顆粒的液體或漿液建議垂直安裝電磁流量計。一則可以防止被測介質相分離，二則可使傳感器襯里磨損比較均勻，三則雜質不會在測量管底部產生沉淀。
流向自下而上，可以確保傳感器測量管內始終充滿介質。

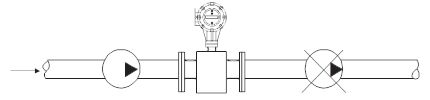

4、不能在泵的抽吸側安裝電磁流量計。

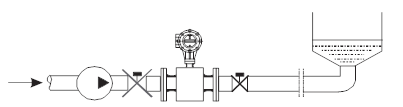

5、對于長管線，一般在電磁流量計下游安裝控制閥。

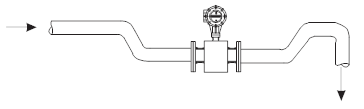

6、開口排放的管道，應將電磁流量計安裝在底段(管道的較低處)。

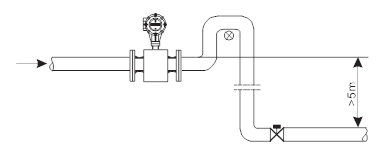

7、對管道落差超過5米的地方，應在電磁流量計下游安裝空氣閥。
8、避免由附帶氣體引起的測量誤差以及由真空引起的對襯里的損壞。

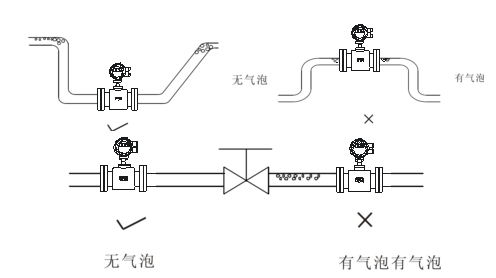

9、管道中應無氣泡
管路設計應確保液體中不會分離出氣體。
電磁流量計應安裝在閥的上游，因?yàn)橛捎陂y的作用，管道中壓力會降低， 從而產生氣泡。
同時也應在低區段安裝儀表，以減少流體中夾帶氣泡對測量的影響。
10、液體導電率
不要把電磁流量計安裝在液體電導率極不均勻的地方。 在儀表上游有化學物質注入容易導致液體電導率不均勻，從而對儀表流量指示產生嚴重干擾。在這種情況下建議在儀表下游注入化學物質；如果必須從儀表上游注入化學物質，則必須保證上游直管段最少有30倍管徑，保證液體充分混合。
